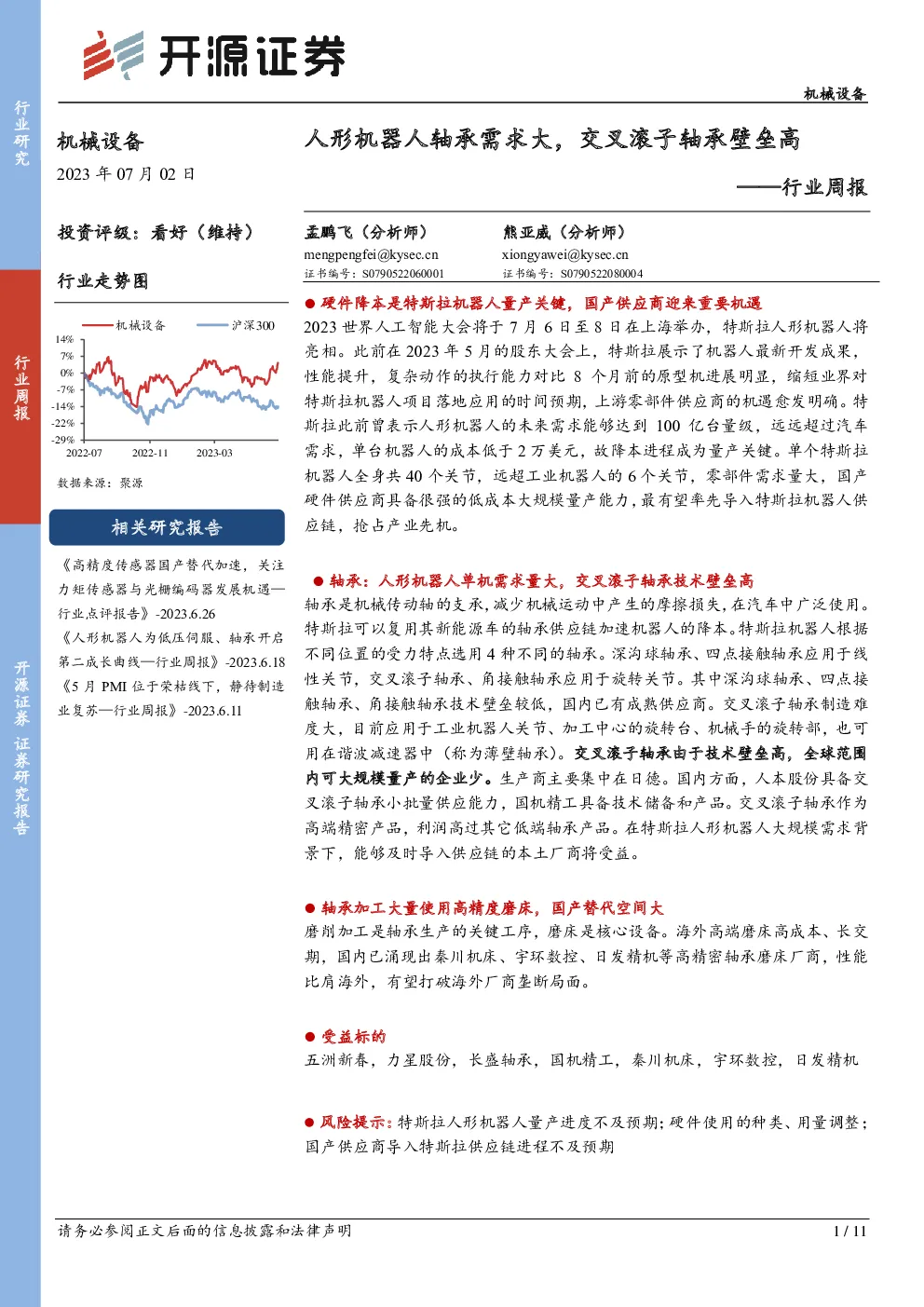

行业周报:人形机器人轴承需求大,交叉滚子轴承壁垒高

机械设备2023-07-02孟鹏飞、熊亚威开源证券花***
行业周报:人形机器人轴承需求大,交叉滚子轴承壁垒高

硬件降本是特斯拉机器人量产关键,国产供应商迎来重要机遇 2023世界人工智能大会将于7月6日至8日在上海举办,特斯拉人形机器人将亮相。此前在2023年5月的股东大会上,特斯拉展示了机器人最新开发成果,性能提升,复杂动作的执行能力对比8个月前的原型机进展明显,缩短业界对特斯拉机器人项目落地应用的时间预期,上游零部件供应商的机遇愈发明确。特斯拉此前曾表示人形机器人的未来需求能够达到100亿台量级,远远超过汽车需求,单台机器人的成本低于2万美元,故降本进程成为量产关键。单个特斯拉机器人全身共40个关节,远超工业机器人的6个关节,零部件需求量大,国产硬件供应商具备很强的低成本大规模量产能力,最有望率先导入特斯拉机器人供应链,抢占产业先机。 轴承:人形机器人单机需求量大,交叉滚子轴承技术壁垒高 轴承是机械传动轴的支承,减少机械运动中产生的摩擦损失,在汽车中广泛使用。 特斯拉可以复用其新能源车的轴承供应链加速机器人的降本。特斯拉机器人根据不同位置的受力特点选用4种不同的轴承。深沟球轴承、四点接触轴承应用于线性关节,交叉滚子轴承、角接触轴承应用于旋转关节。其中深沟球轴承、四点接触轴承、角接触轴承技术壁垒较低,国内已有成熟供应商。交叉滚子轴承制造难度大,目前应用于工业机器人关节、加工中心的旋转台、机械手的旋转部,也可用在谐波减速器中(称为薄壁轴承)。交叉滚子轴承由于技术壁垒高,全球范围内可大规模量产的企业少。生产商主要集中在日德。国内方面,人本股份具备交叉滚子轴承小批量供应能力,国机精工具备技术储备和产品。交叉滚子轴承作为高端精密产品,利润高过其它低端轴承产品。在特斯拉人形机器人大规模需求背景下,能够及时导入供应链的本土厂商将受益。 轴承加工大量使用高精度磨床,国产替代空间大 磨削加工是轴承生产的关键工序,磨床是核心设备。海外高端磨床高成本、长交期,国内已涌现出秦川机床、宇环数控、日发精机等高精密轴承磨床厂商,性能比肩海外,有望打破海外厂商垄断局面。 受益标的 五洲新春,力星股份,长盛轴承,国机精工,秦川机床,宇环数控,日发精机 风险提示:特斯拉人形机器人量产进度不及预期;硬件使用的种类、用量调整;国产供应商导入特斯拉供应链进程不及预期 1、特斯拉机器人进步明显,降本需求下零部件供应商迎机遇 特斯拉机器人将亮相上海世界人工智能大会,性能提升下零部件供应商机遇愈发明确。2023世界人工智能大会将于7月6日至8日在上海举办,特斯拉人形机器人将亮相。此前在2023年5月的股东大会上,特斯拉展示了机器人最新开发成果,相比于2022年首次亮相时略显笨拙的表现,机器人性能进步明显,已能够执行较为复杂的任务。特斯拉更新了机器人的电机转矩控制、环境感测和记忆功能,使得机器人更加智能化,在行走时可以通过车载摄像头和传感器发现并记忆周边环境,且复杂动作的执行能力对比8个月前的原型机进展明显,能完成灵巧手抓取、物品分类等复杂任务。我们认为机器人性能的明显进步,缩短了产业界对特斯拉机器人项目落地应用的时间预期,上游零部件供应商的机遇也愈发明确。 图1:仅用8个月,特斯拉机器人性能进步明显 降低成本成为量产关键,国产供应商导入供应链机会大。特斯拉此前曾表示人形机器人的未来需求能够达到100亿台量级,远远超过汽车需求,单台机器人的成本低于2万美元,故降本进程成为量产关键。单个特斯拉机器人全身共40个关节,零部件需求量大,国产硬件供应商具备很强的低成本大规模量产能力,最有望率先导入特斯拉机器人供应链。 图2:单个特斯拉机器人全身共40个关节,零部件需求量大 2、轴承:单机需求量大,交叉滚子轴承技术壁垒高 特斯拉机器人关节需要使用大量轴承。轴承是机械传动轴的支承,作用是传递力和运动,减少机械运动中产生的摩擦损失。特斯拉机器人中使用4种轴承,在线性关节使用1个四点接触轴承和1个深沟球轴承,在旋转关节使用2个角接触轴承和1个交叉滚子轴承。单个特斯拉机器人有线性关节、旋转关节各14个,故对轴承的需求较大。 图3:特斯拉机器人根据不同位置的受力特点选用不同轴承 表1:国内轴承厂供应深沟球、角接触、四点接触轴承的机会大 轴承可车机协同加速降本。汽车是目前轴承应用最为广泛的领域,根据人本股份招股书,来自汽车行业的轴承消费量已占到轴承行业总量的39.19%,故特斯拉机器人可以复用新能源汽车轴承供应链加速降本。 2.1、旋转关节中交叉滚子轴承制造难度大,量产企业少 旋转关节中交叉滚子轴承制造难度大。特斯拉机器人在旋转关节中使用交叉滚子轴承和角接触轴承。角接触轴承壁垒较低,国内已有成熟供应商。交叉滚子轴承全球范围内可大规模量产的企业少。 交叉滚子轴承:制造难度大,可大规模量产的企业少。交叉滚子轴承已应用于工业机器人关节、加工中心的旋转台、机械手的旋转部。交叉滚子轴承应用于谐波减速器中时,被称为薄壁轴承。结构方面,轴承的圆柱滚子呈90°相互垂直交叉排列,通过隔离块将相互垂直的滚子进行隔离。轴承有变形,拉直后可以变成十字交叉滚子导轨使用在机床上。受力方面,可受径向力和轴向力,且能承受更大载荷、游隙更小。交叉滚子轴承制造难度大,加工难度主要在于薄壁的抗变性能。全球范围内可大规模量产的企业少,主要集中在日德。国内方面包括具备小批量供应能力的人本股份、具备技术储备的国机精工、非上市企业洛阳博盈轴承/洛阳普瑞森等。 角接触轴承:壁垒较低,国内已有成熟供应商。属于可分离轴承,沟道采用由两段圆弧构成的结构。受力方面,能在高转速条件下承受较大的轴向力和径向力,且窜动量相比深沟球明显下降。如果要求更高的载荷,就需要将滚动体从球状改为滚柱。角接触轴承技术壁垒较低,国内已有成熟供应商。 交叉滚子轴承制造难度最大,利润高于低端产品,高技术壁垒厂商将受益。在特斯拉机器人所采用的4种轴承中,交叉滚子轴承制造难度最大。根据QYR数据,2021年全球交叉滚子轴承市场销售额为5.2亿美元,预计2028年将达7.3亿美元,全球市场份额主要被国际厂商占据,包括日本THK、日本IKO、日本NSK、日企哈默纳科和德国舍弗勒旗下的INA等。国内厂商方面,人本股份具备交叉滚子轴承小批量供应能力,国机精工具备相关技术和产品。据搜狐网,交叉滚子轴承作为高端精密产品,利润远高过其它低端轴承产品,国内规模较大的供应商不到10家,其它都是中小型企业。在特斯拉人形机器人大规模需求背景下,能够及时导入供应链的本土厂商将受益。 表2:深沟球轴承、四点接触轴承都已得到普遍使用 图4:交叉滚子轴承中的圆柱滚子在呈90°的V形沟槽滚动面通过隔离块被相互垂直地排列 图5:角接触轴承沟道由两段圆弧组成,窜动量明显下降 2.2、线性关节中轴承应用已较为普遍,制造技术难度低 深沟球轴承和四点接触轴承应用普遍,技术难度低。特斯拉机器人在线性关节中使用深沟球轴承和四点接触轴承,两种轴承的作用是将旋转部分和非旋转部分进行分离和支撑,都已得到普遍应用,制造技术难度低。 深沟球轴承:国内制造设备成熟,价值量较低。是非常传统的轴承,应用广泛。属于不可分离轴承,在运转过程种采用钢球作为滚动体。受力方面,能承受较大径向力和一定的轴向力。缺点在于,在受双向轴向力时,轴承左右轴向的窜动量较大。深沟球轴承制造设备国内已经非常成熟,品牌厂商数十家,具备制造能力的上百家,价值量较低。 四点接触轴承:制造工艺和设备无难点,价值量较低。由两个半圈精确拼配而成,整体外圈的沟曲率半径非常小,使钢球和内、外圈在四个点上都接触。受力方面,能够承受径向和轴向力。四点接触轴承制造工艺和设备无难点,价值量较低。 图6:深沟球轴承采用钢球作为滚动体 图7:四点接触轴承由两个半圈精确拼配而成 表3:深沟球轴承、四点接触轴承都已得到普遍使用 3、轴承加工大量使用高精度磨床,国产替代空间大 磨床是轴承生产的关键设备。轴承生产中,所需的磨削加工劳动量约占总劳动量的60%,所用磨床数量也占全部金属切削机床数量的60%左右,磨削加工成本占轴承生产总成本的15%以上。 图8:磨床是轴承生产的关键设备 一般来讲,轴承的磨削、超精包括以下工艺环节: (1)外圈:平面磨削→外径磨削→沟(滚)道磨削→沟(滚)道超精。 (2)内圈:平面磨削→内外径磨削→内径磨削→沟(滚)道磨削→沟(滚)道超精。 所应用的机床包括端面磨床、外圆磨床(外圆磨)、内圆磨床(内圈磨)无心磨床(外圆磨、外沟磨、内径面磨)等。 图9:轴承内外圆需要经过平面磨削、内/外径磨削、沟(滚)道磨削等工序加工 图10:轴承磨削需要端面磨床、外圆磨床、内圆磨床、无心磨床等数控机床 日德厂商占据我国高精密磨床市场的主要份额。德国米克罗莎(无心磨床)、德国利勃海尔、日本光洋株式会社(无心磨床),日本东洋(内圆磨床)在我国高精度磨床领域占据重要份额,掌握顶尖的高速磨削技术,生产的数控磨床的外表面磨削砂轮线速度可达到120m/s,内表面磨削线速度可达到60m/s~80m/s。根据龙腾轴承数据,当机床的磨削速度由35m/s提高到50~60m/s时,一般生产效率就可以提高30%~60%。 国内磨床厂商逐步打破海外垄断。日德厂商严格按照规划进行机床的生产,不会轻易扩产,交货周期很长。国内宇环数控(端面磨床)、秦川机床(外圆磨床等)生产的磨床性能比肩海外,具备国产替代的能力,保障国产轴承厂的扩产。 图11:宇环数控生产的精密双端面磨床,精密度可达μ级 4、受益标的 五洲新春,力星股份,长盛轴承,国机精工,秦川机床,宇环数控,日发精机 5、风险提示 (1)特斯拉人形机器人量产进度不及预期; (2)硬件使用的种类、用量调整; (3)国产供应商导入特斯拉供应链进程不及预期。
