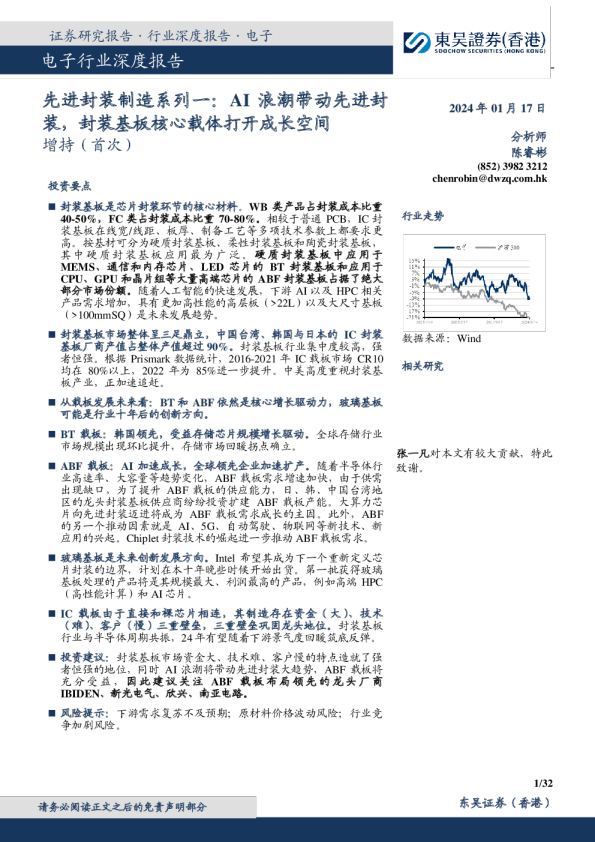

电子行业深度报告:先进封装制造系列一:AI浪潮带动先进封装,封装基板核心载体打开成长空间

电子设备2024-01-17陈睿彬东吴证券好***
AI智能总结
查看更多
电子行业深度报告:先进封装制造系列一:AI浪潮带动先进封装,封装基板核心载体打开成长空间

封装基板是芯片封装环节的核心材料。WB类产品占封装成本比重40-50%,FC类占封装成本比重70-80%。相较于普通PCB,IC封装基板在线宽/线距、板厚、制备工艺等多项技术参数上都要求更高。按基材可分为硬质封装基板、柔性封装基板和陶瓷封装基板,其中硬质封装基板应用最为广泛 。硬质封装基板中应用于MEMS、通信和内存芯片、LED芯片的BT封装基板和应用于CPU、GPU和晶片组等大量高端芯片的ABF封装基板占据了绝大部分市场份额。随着人工智能的快速发展,下游AI以及HPC相关产品需求增加,具有更加高性能的高层板(>22L)以及大尺寸基板(>100mmSQ)是未来发展趋势。 封装基板市场整体呈三足鼎立,中国台湾、韩国与日本的IC封装基板厂商产值占整体产值超过90%。封装基板行业集中度较高,强者恒强。根据Prismark数据统计,2016-2021年IC载板市场CR10均在80%以上,2022年为85%进一步提升。中美高度重视封装基板产业,正加速追赶。 从载板发展未来看:BT和ABF依然是核心增长驱动力,玻璃基板可能是行业十年后的创新方向。 BT载板:韩国领先,受益存储芯片规模增长驱动。全球存储行业市场规模出现环比提升,存储市场回暖拐点确立。 张一凡对本文有较大贡献,特此致谢。 ABF载板:AI加速成长,全球领先企业加速扩产。随着半导体行业高速率、大容量等趋势变化,ABF载板需求增速加快,由于供需出现缺口,为了提升ABF载板的供应能力,日、韩、中国台湾地区的龙头封装基板供应商纷纷投资扩建ABF载板产能。大算力芯片向先进封装迈进将成为ABF载板需求成长的主因。此外,ABF的另一个推动因素就是AI、5G、自动驾驶、物联网等新技术、新应用的兴起。Chiplet封装技术的崛起进一步推动ABF载板需求。 玻璃基板是未来创新发展方向。Intel希望其成为下一个重新定义芯片封装的边界,计划在本十年晚些时候开始出货。第一批获得玻璃基板处理的产品将是其规模最大、利润最高的产品,例如高端HPC(高性能计算)和AI芯片。 IC载板由于直接和裸芯片相连,其制造存在资金(大)、技术(难)、客户(慢)三重壁垒,三重壁垒巩固龙头地位。封装基板行业与半导体周期共振,24年有望随着下游景气度回暖筑底反弹。 投资建议:封装基板市场资金大、技术难、客户慢的特点造就了强者恒强的地位,同时AI浪潮将带动先进封装大趋势,ABF载板将充分受益 ,因此建议关注ABF载板布局领先的龙头厂商IBIDEN、新光电气、欣兴、南亚电路。 风险提示:下游需求复苏不及预期;原材料价格波动风险;行业竞争加剧风险。 1.封装基板:芯片封装环节核心材料 IC封装基板是芯片封装环节的核心材料,具有高密度、高精度、高性能、小型化及薄型化等特点,与晶片、引线等经过封装测试后共同组成芯片。IC封装基板不仅为芯片提供支撑、散热和保护作用,同时为芯片与PCB之间提供电子连接,起着“承上启下”的作用,甚至可埋入无源、有源器件以实现一定系统功能。 封装基板的引入是从传统封装向先进封装迈进的标志性事件,以引线键合(WB)为主的传统封装形式无法满足多引脚的产品需求时,以倒装(FC)为代表的先进封装逐渐发展,封装基板在实现多引脚、缩小封装尺寸、提高布线密度等方面具有突出优势,是先进封装中非常重要的一环。从成本端看,WB类封装基板在芯片封装总成本(不含晶片成本)中占比约为40%-50%,而FC类封装基板在芯片封装总成本(不含晶片成本)中则更高,占比约为70%-80%。 图1:封装基板示意图 封装载板可以按照基板和封装方式分类。 按基材可分为硬质封装基板、柔性封装基板和陶瓷封装基板,其中硬质封装基板应用最为广泛。硬质封装基板按主要原材料可分为BT封装基板(MEMS、通信和内存芯片、LED芯片)、ABF封装基板(应用于CPU、GPU和晶片组等大量高端芯片)和MIS封装基板(应用于模拟、功率IC、及数字货币等市场领域)。其中BT封装基板和ABF封装基板应用最为广泛。BT树脂基板材料具有高耐热性、抗湿性、低介电常数和低散失因素等多种优势,最初是由日本三菱瓦斯研发出来,由双马来酰亚胺与氰酸酯树脂合成制得。BT基板不易热涨冷缩、尺寸稳定,材质硬、线路粗,全球约有70%以上IC载板使用BT材料。ABF基板材料引脚数量多,传输速率高。ABF树脂是由Intel主导研发的材料,日本味之素占据了绝大部分的市场份额,由环氧树脂/苯酚硬化剂、氰酸酯/环氧树脂和带有热固性烯烃的氰酸酯制成。柔性封装基板主要材料及应用领域:PI、PE(应用于汽车电子,消费电子同时也可以应用于运载火箭、巡航导弹和空间卫星等军事领域)。陶瓷基板主要材料及应用领域:氧化铝、氮化铝、碳化硅(应用于半导体照明、激光与光通信、航空航天、汽车电子、深海钻探等领域)。 图2:封装基板按基材材质分类 按照IC封装基板与晶片连接侧的封装工艺不同,封装基板可分为引线键合(WB)封装基板与倒装(FC)封装基板。按照基板与PCB连接侧的封装工艺不同,封装基板可分为球栅阵列封装(BGA)、插针网格阵列封装(PGA)、栅格阵列封装(LGA)、芯片尺寸封装(CSP)、板在芯片上封装(BOC)等。同时依据半导体IC载板实际制造的难易程度、市场规模和发展趋势,将IC载板分为入门类、一般类和高端类。入门类:包括BOC、PBGA、CSP、SiP、简单的FCCSP(Tenting/MSAP工艺)等。一般类:包括一般的FCCSP(SAP工艺)、ETS、EPS、一般的FCBGA(非CPU类)等。高端类:包括复杂的FCCSP(EAD/PLP等)、复杂的FCBGA(CPU类)。按照应用领域不同,封装基板可分为存储芯片封装基板、逻辑芯片封装基板、传感器芯片封装基板以及通信芯片封装基板等。根据华经产业研究院数据,IC载板下游主要应用于移动终端(26%)、个人电脑(21%)、通讯设备(19%)、存储(13%)、工控医疗(8%)、航空航天(7%)、汽车电子(6%)。 图3:封装基板按封装工艺、应用领域分类 IC封装基板厂商的上游供应商主要为金盐、覆铜板、PP等材料制造商,下游客户主要为IC封测企业。在半导体产业链中,IC封装基板企业位于产业链的中上游。 图4:封装基板产业链所处位置 相较于普通PCB,IC封装基板在线宽/线距、板厚、制备工艺等多项技术参数上都要求更高。PCB板线宽/线距通常在50-100μm之间,板厚通常在0.3-7mm之间,无法满足芯片封装的技术要求;HDI板线宽/线距通常在40-60μm之间,板厚通常在0.25-2mm之间;IC封装基板线宽/线距在8-40μm之间,板厚在0.1-1.5mm之间。 图5:PCB/HDI/封装基板技术参数差异 根据基板基材、封装工艺的不同,封装基板的核心性能参数及下游应用领域也存在较大差异。 图6:不同基材、工艺的封装基板的核心性能参数及下游应用领域 随着晶圆制程技术路径演进,为了提高线密度、传输效率和抗信号干扰,封装方式正从引线键合(WB)转变为倒装(FC)。为实现电子产品的小型化和多功能化,未来多芯片封装会取代单芯片封装。随着人工智能的快速发展,下游AI以及HPC相关产品需求增加,具有更加高性能的高层板(>22L)以及大尺寸基板(>100mmSQ)是未来发展趋势。 图7:封装基板技术发展路径 2.行业竞争格局:日中韩三足鼎立,ABF载板受益AI大趋势 2.1.封装载板:PCB增速最快细分领域,先进封装驱动封装基板成长 随着服务器、5G、人工智能、大数据、物联网、智能驾驶等领域的快速发展,对芯片的需求持续增长,作为核心材料的集成电路封装基板已成为PCB行业中增长最快的细分行业。根据Prismark统计,2022年全球IC封装基板行业整体规模达174亿美元,同比增长20.90%,预计到2027年规模将达到223.00亿美元,呈现快速增长的发展态势。 图8:全球封装基板产值(亿美元) 图9:PCB分产品结构2022-2027年产值增速情况 IC封装基板广泛应用于消费电子、工业控制、通信、计算机、汽车电子和军事航空等领域,下游应用领域的快速发展为IC封装基板行业带来巨大的市场空间。未来,随着AI、5G和自动驾驶等行业的爆发,市场对于高性能逻辑芯片和大容量存储芯片的需求有望持续提升,进而为IC封装基板行业带来全新的发展机遇。 图10:PCB分下游应用领域增速情况 先进封装增速高于整体封装,将带动封装基板增长。据IBS统计,在达到 28nm 制程节点以后,如果继续缩小制程节点,每百万门晶体管的制造成本不降反升。在摩尔定律减速的同时,计算需求却在暴涨。因此,先进封装成为超越摩尔定律方向中的一条重要赛道。Yole最新的数据显示,全球先进封装市场规模将由2022年的443亿美元,增长到2028年的786亿美元,2022-2028年市场规模CAGR为10.6%。根据Yole预测,先进封装占整体封装的比重将从2014年的38%上升至2026年的50.2%。2019-2025年先进封装市场规模增速CAGR6.6%,远远高于传统封装的1.9%。先进封装市场的增长更为显著,将成为全球封装市场的主要增量。 图11:2022-2028年先进封装市场规模预测 图12:2014-2026年先进封装和传统封装占比 2.2.日、中国台湾、韩三足鼎立,中国大陆、美国加速追赶 从IC载板历史发展来看,日本厂商最早全球领先,而后产能跟随半导体产业链部分转移向中国台湾、韩国。从龙头公司产品结构来看,中国台湾企业产品系列较全面,日本企业主要集中于一般类、高端类产品系列,韩国企业主要集中于入门类和一般类产品系列。 封装基板市场整体呈三足鼎立。根据中国台湾电路板协会统计,中国台湾、韩国与日本的IC封装基板厂商产值占整体产值超过90%。其中,中国台湾IC封装基板厂商为全球最大IC封装基板供应者,占整体产值约38.3%,日本和韩国分别占到整体产值的25.6%和26.7%。 图13:2022年全球封装基板市场结构 封装基板行业集中度较高,强者恒强。根据Prismark数据统计,2016-2021年IC载板市场CR10均超过80%,2022年为85%进一步提升。根据中国台湾电路板协会统计,2022年全球前十大封装基板供应商及市占率分别为:欣兴电子(17.7%)、南亚电路(10.3%)、揖斐电(9.7%)、三星电机(9.1%)、新光电气(8.5%)、景硕科技(7.3%)、LGInnotek(6.5%)、AT&S(6.1%)、大德电子(4.9%) 以及信泰电子(4.7%)。 图14:2022年全球前十大封装基板厂 中美高度重视封装基板产业,正加速追赶。作为半导体集成电路重要的封装材料,IC封装基板的发展得到了中国大陆相关产业政策的大力支持。中国大陆先后通过出台《关于扩大战略性新兴产业投资培育壮大新增长点增长极的指导意见》《基础电子元器件产业发展行动计划(2021-2023年)》等政策方针,将IC封装基板行业相关产品列为重点发展对象。2022年10月,根据国家发展改革委与商务部发布的《鼓励外商投资产业目录(2022年版)》,“高密度互连积层板、单层、双层及多层挠性板、刚挠印刷电路板及封装载板等”被列为“鼓励类”发展产业。 2023年11月,美国发表最新国家先进封装制造计划,包含约30亿美元补贴资金目的是提高美国半导体的先进封装能力,弥补其半导体产业链的缺口。目前,美国的芯片封装产能只占全球的3%。美国希望通过国家先进封装制造计划,到2030年之际拥有多个大批量先进封装设施,并成为最复杂芯片大量先进封装的全球领导者。美国商务部预计将于2024年宣布其芯片封装计划的第一个材料和基板补助目标。 2.3.BT载板:韩国领先,受益存储芯片规模增长驱动 BT载板韩国领先。根据中国台湾电路板协会统计,2022年全球BT封装基板产值约为81.8亿美元,占整体封装基板产值约45.9%。韩国BT封装基板厂商产值约占43.6%,中国台湾BT封装基板厂商产
