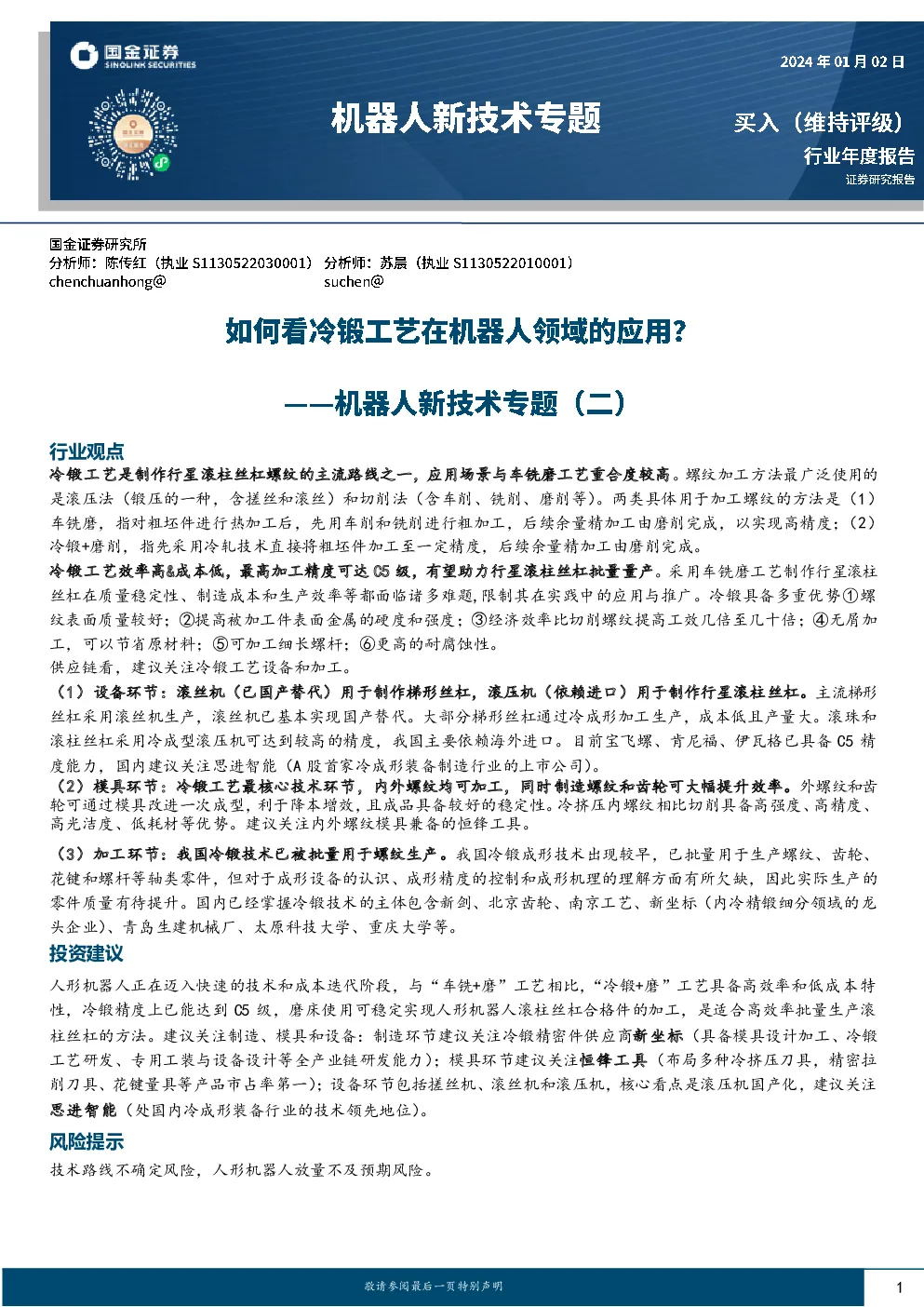

机器人新技术专题(二):如何看冷锻工艺在机器人领域的应用?

机械设备2024-01-02陈传红、苏晨国金证券赵***
AI智能总结
查看更多
机器人新技术专题(二):如何看冷锻工艺在机器人领域的应用?

行业观点 冷锻工艺是制作行星滚柱丝杠螺纹的主流路线之一,应用场景与车铣磨工艺重合度较高。螺纹加工方法最广泛使用的 是滚压法(锻压的一种,含搓丝和滚丝)和切削法(含车削、铣削、磨削等)。两类具体用于加工螺纹的方法是(1)车铣磨,指对粗坯件进行热加工后,先用车削和铣削进行粗加工,后续余量精加工由磨削完成,以实现高精度;(2)冷锻+磨削,指先采用冷轧技术直接将粗坯件加工至一定精度,后续余量精加工由磨削完成。 冷锻工艺效率高&成本低,最高加工精度可达C5级,有望助力行星滚柱丝杠批量量产。采用车铣磨工艺制作行星滚柱 丝杠在质量稳定性、制造成本和生产效率等都面临诸多难题,限制其在实践中的应用与推广。冷锻具备多重优势①螺纹表面质量较好;②提高被加工件表面金属的硬度和强度;③经济效率比切削螺纹提高工效几倍至几十倍;④无屑加工,可以节省原材料;⑤可加工细长螺杆;⑥更高的耐腐蚀性。 供应链看,建议关注冷锻工艺设备和加工。 (1)设备环节:滚丝机(已国产替代)用于制作梯形丝杠,滚压机(依赖进口)用于制作行星滚柱丝杠。主流梯形丝杠采用滚丝机生产,滚丝机已基本实现国产替代。大部分梯形丝杠通过冷成形加工生产,成本低且产量大。滚珠和滚柱丝杠采用冷成型滚压机可达到较高的精度,我国主要依赖海外进口。目前宝飞螺、肯尼福、伊瓦格已具备C5精 度能力,国内建议关注思进智能(A股首家冷成形装备制造行业的上市公司)。 (2)模具环节:冷锻工艺最核心技术环节,内外螺纹均可加工,同时制造螺纹和齿轮可大幅提升效率。外螺纹和齿轮可通过模具改进一次成型,利于降本增效,且成品具备较好的稳定性。冷挤压内螺纹相比切削具备高强度、高精度、高光洁度、低耗材等优势。建议关注内外螺纹模具兼备的恒锋工具。 (3)加工环节:我国冷锻技术已被批量用于螺纹生产。我国冷锻成形技术出现较早,已批量用于生产螺纹、齿轮、花键和螺杆等轴类零件,但对于成形设备的认识、成形精度的控制和成形机理的理解方面有所欠缺,因此实际生产的零件质量有待提升。国内已经掌握冷锻技术的主体包含新剑、北京齿轮、南京工艺、新坐标(内冷精锻细分领域的龙 头企业)、青岛生建机械厂、太原科技大学、重庆大学等。 投资建议 人形机器人正在迈入快速的技术和成本迭代阶段,与“车铣+磨”工艺相比,“冷锻+磨”工艺具备高效率和低成本特性,冷锻精度上已能达到C5级,磨床使用可稳定实现人形机器人滚柱丝杠合格件的加工,是适合高效率批量生产滚柱丝杠的方法。建议关注制造、模具和设备:制造环节建议关注冷锻精密件供应商新坐标(具备模具设计加工、冷锻 工艺研发、专用工装与设备设计等全产业链研发能力);模具环节建议关注恒锋工具(布局多种冷挤压刀具,精密拉 削刀具、花键量具等产品市占率第一);设备环节包括搓丝机、滚丝机和滚压机,核心看点是滚压机国产化,建议关注思进智能(处国内冷成形装备行业的技术领先地位)。 风险提示 技术路线不确定风险,人形机器人放量不及预期风险。 扫码获取更多服务 行业年度报告 内容目录 一、冷锻VS车铣磨:性能、效率和成本均具有优势4 1.1性能对比:冷锻工艺有更高的强度和表面质量4 1.2效率和成本对比:冷锻工艺大幅提速和降本5 二、冷锻工艺供应链和竞争格局9 2.1加工端:已被新剑、南京工艺等批量应用9 2.2模具端:冷锻工艺最核心技术环节,同时制造螺纹和齿轮可大幅提升效率11 2.3设备端:滚压机是最核心设备,进口替代进行时13 三、投资建议15 四、风险提示16 图表目录 图表1:丝杠螺母分类4 图表2:螺纹加工方法分类4 图表3:车铣磨工艺与冷锻工艺加工精度对比4 图表4:车铣磨工艺与冷锻工艺应用领域具备较高重复度5 图表5:丝杠产业链情况6 图表6:车/铣/磨削/滚压技术原理6 图表7:滚珠丝杠软车+磨削工艺路线7 图表8:硬铣削螺纹设备及螺距误差补偿技术7 图表9:精密冷锻铸件生产工艺流程7 图表10:五工位冷成形装备经过五次加工变形流程7 图表11:螺纹滚压技术路线7 图表12:滚压螺纹相比切削具有高效率低成本优势8 图表13:滚压螺纹效率较传统车削加工提高近十倍8 图表14:丝杠工艺路线加工流程对比9 图表15:冷锻技术布局者进展9 图表16:新坐标覆盖材料、模具、设备、产品的全产业链技术研发10 图表17:新坐标已布局丝杠技术10 图表18:行星滚柱丝杠传动机构主要结构11 图表19:螺纹滚柱轧制成型11 图表20:同一个轴上成形螺纹和齿轮的加工工艺的比较11 图表21:内螺纹冷挤压原理12
