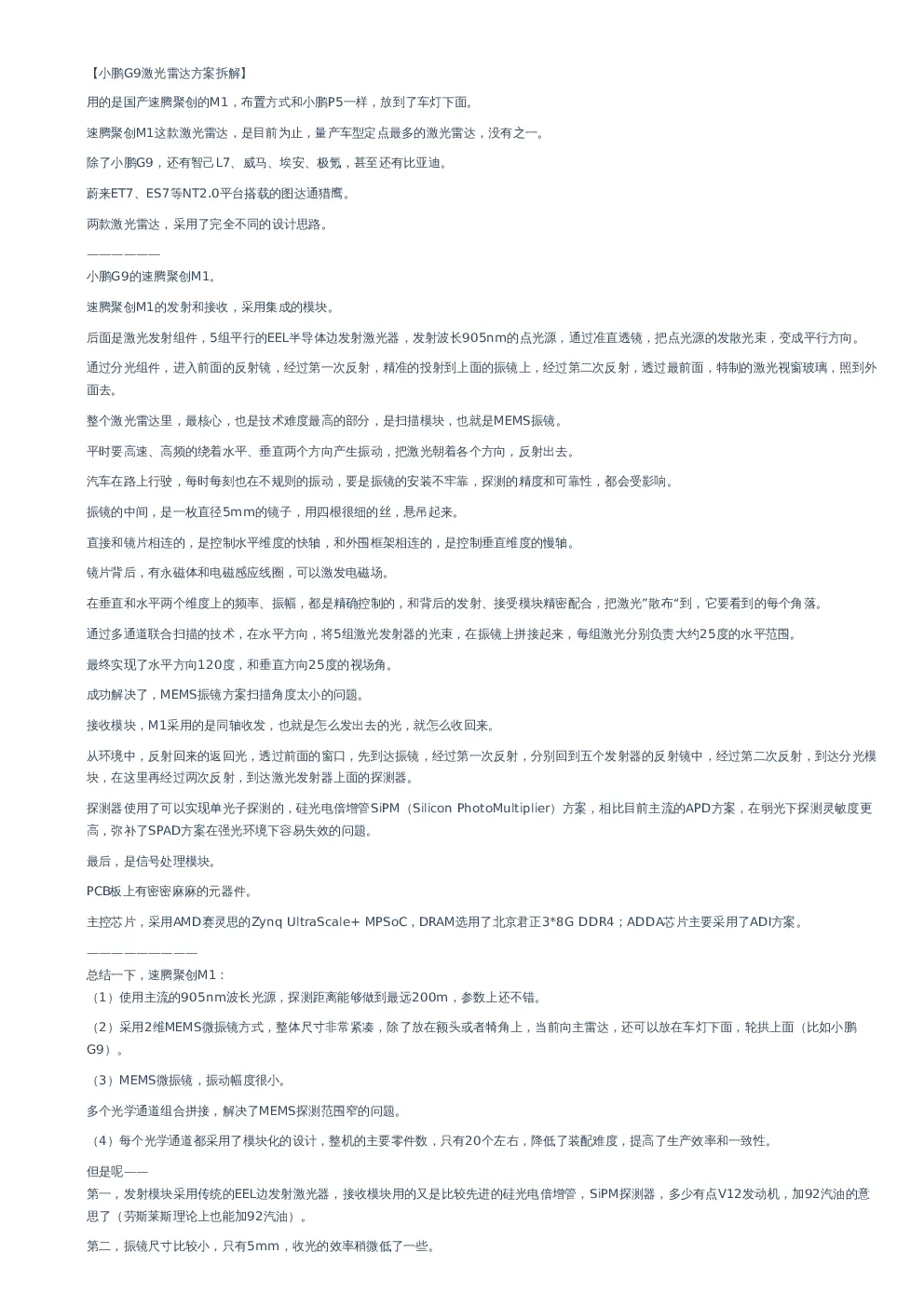

【小鹏G9激光雷达方案拆解】 用的是国产速腾聚创的M1,布置方式和小鹏P5一样,放到了车灯下面。 速腾聚创M1这款激光雷达,是目前为止,量产车型定点最多的激光雷达,没有之一。除了小鹏G9,还有智己L7、威马、埃安、极氪,甚至还有比亚迪。 蔚来ET7、ES7等NT2.0平台搭载的图达通猎鹰。两款激光雷达,采用了完全不同的设计思路。 —————— 小鹏G9的速腾聚创M1。 速腾聚创M1的发射和接收,采用集成的模块。 后面是激光发射组件,5组平行的EEL半导体边发射激光器,发射波长905nm的点光源,通过准直透镜,把点光源的发散光束,变成平行方向。 通过分光组件,进入前面的反射镜,经过第一次反射,精准的投射到上面的振镜上,经过第二次反射,透过最前面,特制的激光视窗玻璃,照到外面去。 整个激光雷达里,最核心,也是技术难度最高的部分,是扫描模块,也就是MEMS振镜。平时要高速、高频的绕着水平、垂直两个方向产生振动,把激光朝着各个方向,反射出去。 汽车在路上行驶,每时每刻也在不规则的振动,要是振镜的安装不牢靠,探测的精度和可靠性,都会受影响。振镜的中间,是一枚直径5mm的镜子,用四根很细的丝,悬吊起来。 直接和镜片相连的,是控制水平维度的快轴,和外围框架相连的,是控制垂直维度的慢轴。镜片背后,有永磁体和电磁感应线圈,可以激发电磁场。 在垂直和水平两个维度上的频率、振幅,都是精确控制的,和背后的发射、接受模块精密配合,把激光”散布“到,它要看到的每个角落。通过多通道联合扫描的技术,在水平方向,将5组激光发射器的光束,在振镜上拼接起来,每组激光分别负责大约25度的水平范围。 最终实现了水平方向120度,和垂直方向25度的视场角。成功解决了,MEMS振镜方案扫描角度太小的问题。 接收模块,M1采用的是同轴收发,也就是怎么发出去的光,就怎么收回来。 从环境中,反射回来的返回光,透过前面的窗口,先到达振镜,经过第一次反射,分别回到五个发射器的反射镜中,经过第二次反射,到达分光模块,在这里再经过两次反射,到达激光发射器上面的探测器。 探测器使用了可以实现单光子探测的,硅光电倍增管SiPM(SiliconPhotoMultiplier)方案,相比目前主流的APD方案,在弱光下探测灵敏度更高,弥补了SPAD方案在强光环境下容易失效的问题。 最后,是信号处理模块。 PCB板上有密密麻麻的元器件。 主控芯片,采用AMD赛灵思的ZynqUltraScale+MPSoC,DRAM选用了北京君正3*8GDDR4;ADDA芯片主要采用了ADI方案。 ————————— 总结一下,速腾聚创M1: (1)使用主流的905nm波长光源,探测距离能够做到最远200m,参数上还不错。 (2)采用2维MEMS微振镜方式,整体尺寸非常紧凑,除了放在额头或者犄角上,当前向主雷达,还可以放在车灯下面,轮拱上面(比如小鹏 G9)。 (3)MEMS微振镜,振动幅度很小。 多个光学通道组合拼接,解决了MEMS探测范围窄的问题。 (4)每个光学通道都采用了模块化的设计,整机的主要零件数,只有20个左右,降低了装配难度,提高了生产效率和一致性。但是呢—— 第一,发射模块采用传统的EEL边发射激光器,接收模块用的又是比较先进的硅光电倍增管,SiPM探测器,多少有点V12发动机,加92汽油的意思了(劳斯莱斯理论上也能加92汽油)。 第二,振镜尺寸比较小,只有5mm,收光的效率稍微低了一些。 理论上做大一点,探测能力还可以提高,但镜子一大,对MEMS驱动能力、耐久性的考验,就更大了。
