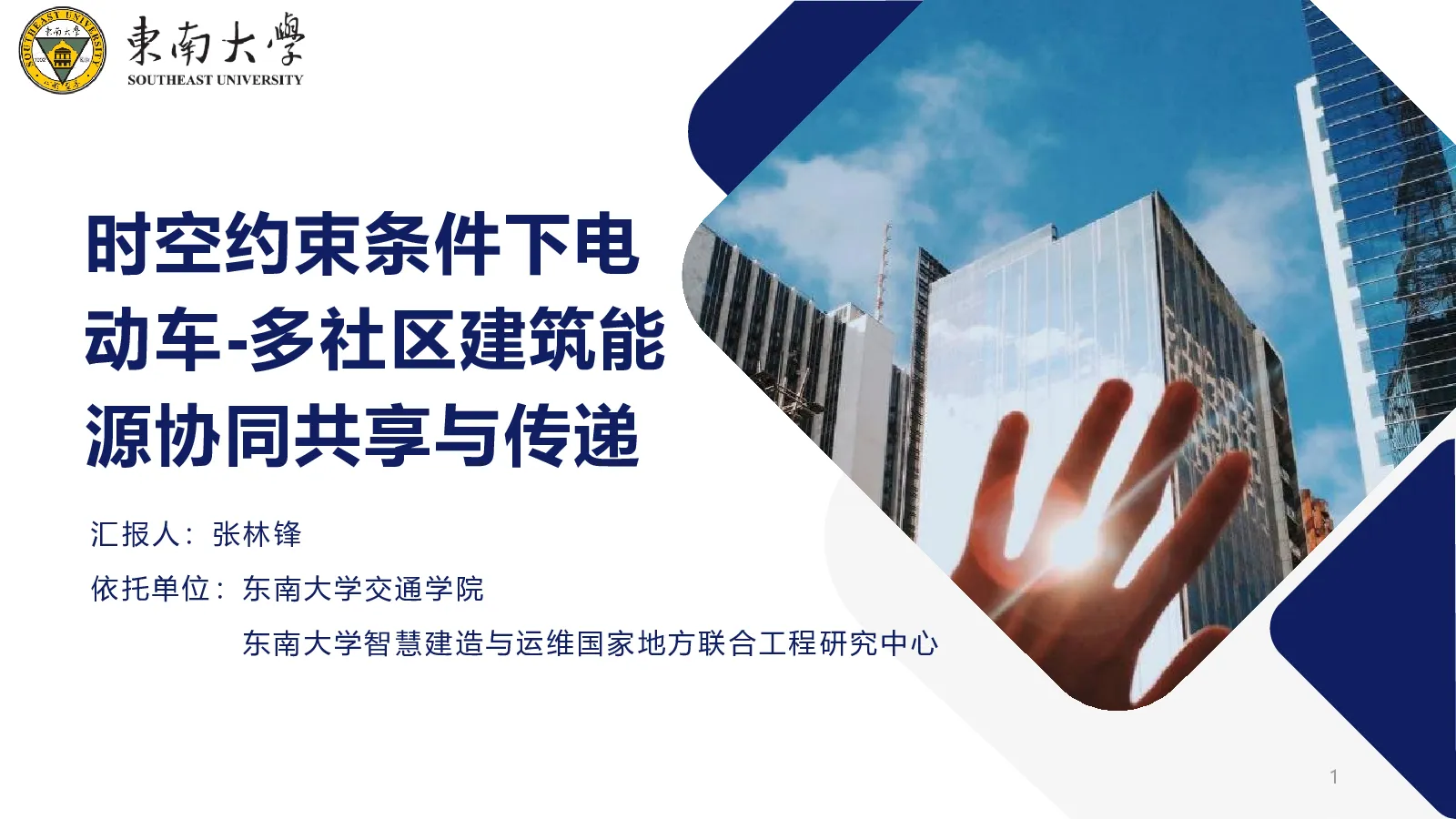

时空约束条件下电动车-多社区建筑能源协同共享与传递 汇报人：张林锋 依托单位：东南大学交通学院 东南大学智慧建造与运维国家地方联合工程研究中心 1 1 CONTENT 目录 团队介绍 2 新能源车体系接入对建筑能源系统与电动车的影响 3 电动车助力多社区能源共享与传递 1、研究背景 4 1.1 国家战略 全球挑战 国家战略 行业需求 气候变化正在发生——世界已经比工业革命开始时暖和了1.1℃。如果目前的趋势持续下去，那么本世纪全球气温预计将上升3.4-3.9℃，这将带来广泛的破坏性气候影响。 中国正制定碳达峰计划，广泛深入开展碳达峰行动，支持有条件的地方和重点行业、企业（能源、钢铁、有色金属、石化化工、建材、交通、建筑等）率先达峰。 交通运输是碳排放的重要领域之一，推动交通运输领域做好碳达峰、碳中和相关工作，是加速行业绿色低碳转型、推动交通运输高质量发展的重要抓手，是加快建设交通强国的重要内容。 2019.09.23气候行动峰会多国家地区共同应对全球变暖 2020.09.22联合国大会一般性辩论 2030年碳达峰、2060碳中和 （近期）各项政策法规 多次提及交通领域碳达峰碳减排 1.1 国家战略 我国交通运输领域碳排放贡献率占比9.63%，未来将超越全球交通碳排放贡献率16.2%。 •到2035年，交通运输领域是唯一仍然不能实现碳达峰的领域 1.2 电动汽车智能充电 •我国新能源汽车保有量高速增长，2022年达到1310万辆，超过全球2600万辆的50%。 •2023年7月3日，中国新能源汽车第2000万辆新车下线。 1.2 电动车智能充电 •2050年均能接近80%汽车的电动化，2060年90%以上的车辆为新能源汽车 乐观情景：2025年渗透率50%，2030年渗透率66%；2030年保有量1.6亿辆，2040年3.8亿辆，2050年4.1亿辆 1.2 电动车智能充电 •随着电动汽车保有量增长，其无序充电将叠加晚间用电高峰，增大电网压力(图1) •电动汽车在用电低谷充电(图2，橙色块)，在用电高峰放电(图2，浅蓝色块)并且进一步与未来新能源发电特性匹配，能够减少电网增容压力。 1.2 电动车智能充电 •新能源车体系接入对建筑能源系统的影响：新能源车作为储能设备能削弱可再生能源和负荷不确定性对系统运行经济性、环保性、能效性等的影响，增加可再生能源系统的可靠性; 2、新能源车体系接入对建筑能 源系统与电动车的影响 userid:520426,docid:160668,date:2024-05-07,sgpjbg.com 2.1 新能源车体系接入对建筑能源系统的影响 新能源车-建筑性能协同激发理论及其优势研究 其特性包含：基于原始用电曲线的建筑节能，峰值削减，负荷转移，负荷调幅，建筑产能等。 影响因素包括：建筑保温性能，用电设备柔性控制，以及蓄电池和分布式能源的参与。 效应：降低建筑用电一次侧和二次侧的成本，提升能源安全稳定性，节能减碳。 ElectricitykWh 1.NoenergysharingNosmartEVcharging 2.WithenergysharingNosmartEVcharging 3.WithenergysharingWithsmartEVcharging Energysharingincreasesoverallenergymatching SmartEVchargingshiftsdemandtofurtherincrease energymatching Bringeconomicandenvironmentalbenefits Time AggregatedelectricityproductionbyPV Aggregatedelectricitydemand(building+EV) Renewableenergyusedwithinthebuildingcluster EVbatterySOC RequiredSOCwhen depart EVmodel Arrivaltime Departuretime Time 2.1 新能源车体系接入对建筑能源系统的影响 电动汽车与建筑的能源互动研究 框架模型：单体建筑/建筑群Vs个别充电桩/充电站数据：动力电池类型，充放电曲线，建筑用电曲线 实验/模拟：优化充电控制策略，模拟动力电池作为移动电源与不同建筑能源的互动 考察点：经济性能，负荷柔性，车主满意度 关键技术： •建筑冷热电储负荷预测技术：基于历史数据的逐时能源负荷分摊比例与神经网络预测，为新能源车接入微网系统提供理论基础; •新能源车智能充放电技术：增加区域电网的电力负荷和可再生能源的动态匹配，在不需要升级已有的电力设备的基础上，提升可再生能源的电网容量。 新能源车体系智能充电优化 2.2 充电方式对建筑能源系统的影响 实验平台：湖南大学交/直流充电站实验平台 •1台交流充电桩(7kW) •3台直流充电桩(30kW) •1台V2G双向充电桩(30kW) 实验室充电桩系统订单数据展示： •订单号 •驶入（驶离）时间 •充入电量 •实时功率/电流/电压 2.3 充电方式对新能源车电池的影响 电动车充电方式能够优化建筑能源结构，但电动车与电网之间的频繁电力交换将带来较快的衰减速度 Regularcharging Smartcharging1 Smartcharging2 Shortdistance Medium-shortdistance Mediumdistance Medium-longdistance Longdistance PowerkW Timeh 10 a)Regularcharging PeakpowercausedbytheEVcharging b)Smartcharging1 c)Smartcharging2 EVdischargespowerfirst,whichinturnleavesmorestoragecapacityforthelargePVpowerproductionperiod Degradationrateinoneyear ScenariosofEVcharginglimitkW 2.4 充电桩群控控制方式影响 a)Nocontrol Day-1 24:00 Day-2 24:00 Day-3 24:00 Day-4 24:00 Day-5 24:00 c)Bottom-upcontrol 集成控制在提升可再生能源利用率方面表现最 Powerflow(kW) b)Individualcontrol 好，但计算量较大，较难收敛 Day-1 24:00 Day-2 24:00 Day-3 24:00 Day-4 24:00 Day-5 24:00 Day-1 24:00 Day-2 24:00 Day-3 24:00 Day-4 24:00 Day-5 24:00 d)Top-downcontrol Day-1 24:00 Day-2 24:00 Day-3 Time 24:00 Day-4 24:00 Day-5 24:00 Comparisonofthedailypeakpowerexchangeswiththegrid NocontrolIndividualcontrolBottom-upcontrolTop-downcontrolICv.s.NCBTv.s.NCTDv.s.NC 10 Peakpowerexchanges(kW) 9 7 60% 6 50% 5 40% 4 30% 321 10% 0 0% 8 80% Performanceimprovements 70% 20% 15 12345 Day 3、电动车助力多社区能源共享与传递 16 3.1 研究对象 Community-2 Community-1 (A)IllustrtaionoftheC2V2Cmodel Day=Day+1 两个社区：工作场所、住宅场所，电动汽车连接两个社区. (B)Existingindividualcontrol (B)Proposedcoordinatedcontrol AlltheparkedcommunitiesCoordinatedoptimizationofEVcharging Day=Day No end ? Yes End Day Day=Daystart The1stcommunityIndividualoptimizationofEVcharging The2ndcommunityIndividualoptimizationofEVcharging No Day=Day end ? Yes End Day Day=Daystart … Day=Day+1 3.2 优化方法 Day=Daystart Day Day=Day+1 AlltheparkedcommunitiesCoordinatedoptimizationofEVcharging No Day=Dayend? Yes End 3.2 优化方法 不同社区中的建筑信息需求： •能源需求 •可再生能源供应 电动车信息： •到达/离开时间 •初始与目标SOCs •驾驶距离 3.2 优化方法 Methodforproducingmergedpowerprofiles ∅1~∅𝑘:binarynumbers,showing 𝑖�𝑖� thepresenceofEVinaspecificcommunity 3.2 优化方法 Howistrade-offconducted? ω:weightingfactor,intherange[0,1],showstheimportanceofthepowerregulatinginonecommunity A:tominimizethecommunity’speakpowerexchangeswiththegrid B:tominimizetheaggregatedelectricitycosts. 3.2 优化方法 InputsrelatedtoEVs EVbatterycapacity(CAP(kW∙h)). Arrivaltimeatthecommunity(to). Parkingperiodsinthechargingport(nk). Initialstateofcharge(𝑆𝑂𝐶0,𝑘) 𝑚𝑖𝑖� Lowerthresholdfortheminimumstateofcharge(𝑆𝑂𝐶𝑡ℎ) 1,� Lowerthresholdforthedeparturestateofcharge(𝑆𝑂𝐶𝑡ℎ) 𝑢𝑝𝑝𝑒� Theupperandlowerlimitofchargingrates(𝑢𝑡ℎand � 𝑡ℎ 𝑙𝑜𝑙𝑙𝑒� )(kW): Optimizationisconductedineachday OutputsoftheGAsearch OptimizedEVcharging/dischargingrates [�∗,𝑢∗,…,𝑢∗;�∗,𝑢∗,…,𝑢∗] 𝑡1 𝑡1+1 𝑡1+𝑛1 𝑡2 𝑡2+1 𝑡2+𝑛2 inallthecommunitiesduringdifferentparkingperiods. 3.3电动车-多社区仿真案例 电力需求 Residentialcommunity Commute Workplacecommunity 3.3电动车-多社区仿真案例 可再生能源电力供给 Residentialcommunity Commute Workplacecommunity
