DAQ970A to 34970A and 34972A Data Acquisition System

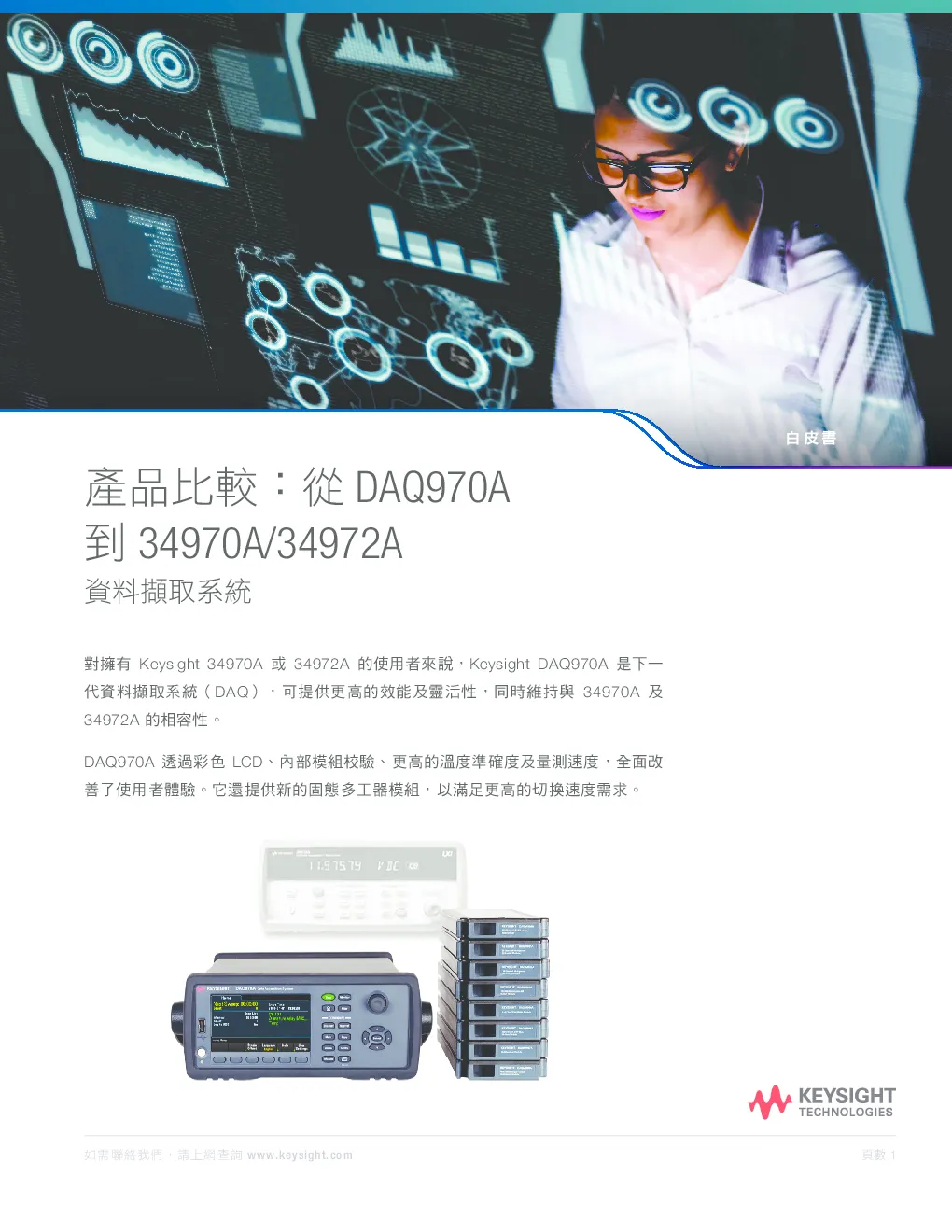

頁數 1如需聯絡我們，請上網查詢 www.keysight.com 白皮書產品比較：從 DAQ970A 到 34970A/34972A資料擷取系統對擁有 Keysight 34970A 或 34972A 的使用者來說，Keysight DAQ970A 是下一代資料擷取系統（DAQ），可提供更高的效能及靈活性，同時維持與 34970A 及 34972A 的相容性。DAQ970A 透過彩色 LCD、內部模組校驗、更高的溫度準確度及量測速度，全面改善了使用者體驗。它還提供新的固態多工器模組，以滿足更高的切換速度需求。 頁數 2如需聯絡我們，請上網查詢 www.keysight.com 簡介Keysight 34970A 及 34972A 資料擷取系統是傳統的資料擷取/切換系統，兩者都易於使用，而且每通道成本極低，並具有模組化靈活性、標準連接性及令人印象深刻的量測效能。34970A/34972A 是經濟實惠、量測效能出色的 DAQ；而下一代 DAQ970A 則基於 34970A 及 34972A 經驗證的成熟設計。產品特色：• 內建進階 6 位半數位萬用電錶及信號調節功能；無需使用外部 DMM，準確度及速度已進一步提高• 可量測極低的電流範圍；1 μA 直流及 100 μA 交流，以及更高的 1000 MΩ 電阻範圍• 34970A/34972A 支援 11 種不同量測，包括二極體及電容；量測範圍為 1 nF 至 100 μF• 自動校驗，可補償內部數位萬用電錶的漂移，或是補償時間及溫度變化所引起的 DAQM907A 多功能模組的漂移• 直覺的 LCD 螢幕及軟體功能鍵，以簡化配置並以多種格式顯示量測：數字、長條圖、趨勢圖及直方圖。• 使用新 DAQM900A 固態多功器模組，掃描速率高達每秒 450 個通道• DAQM907A 多功能模組可提供十倍以上的準確度、解析度更高的數位類比轉換器輸出，以及兩個額外的電壓/電流感測通道• BenchVue DAQ 軟體讓您無需編寫程式即可實現測試自動化相容性DAQ970A 設計相容於 34970A 及 34972A，但有一些例外。詳細的產品比較，請參閱表 1。以下僅列出 DAQ970A 與 3497XA 旗鼓相當的一些特性： 1. 功能與範圍 DAQ970A 集合 34970A/34972A 的功能。兩者的差異列於下方。2. 量測準確度及解析度 DAQ970A 的規格一樣準確甚或更好，幾乎沒有例外。請參閱表 2。3. SCPI 相容性 DAQ970A 可與專為 Keysight 34970A/34972A 編寫的 SCPI 程式共同運作。編程注意事項及差異如下所列。 有了新 DAQ970A 的增進功能，您可更快取樣更多信號：• 掃描速率最多提高 2 倍；每秒最多掃描 450 個通道• I/O 介面及記憶體讀取速率最多提高 10 倍• 電阻準確度最多提高 55%• 交流電壓準確度最多提高 75%• 交流電流準確度最多提高 90% 頁數 3如需聯絡我們，請上網查詢 www.keysight.com 4. 機構尺寸 高度、寬度及深度尺寸與 34970A/34972A 相同。5. 配件 上架套件適用於這兩種產品。不過上架套件有新的零件編號，以便與 DAQ970A 的顏色相容。6. 製造 這兩款 DAQ 都有同樣嚴格的品質標準及製造過程控制。7. 是德科技提供的服務與支援 我們的全球團隊可協助您校驗 DAQ970A 或回答有關這兩款儀器的任何問題。 機型DAQ970A34970A/34972A插槽數33內建 DMM• 新功能：自動校驗• 6 位半解析度；• 6 位半解析度多工器掃描速率每秒高達 450 個通道每秒高達 250 個通道量測類型可量測和轉換 13 種不同的輸入信號：• New：電容和二極體測試• 熱電耦溫度• RTD 和熱敏電阻• 直流/交流電壓• 2 線和 4 線式電阻• 頻率和週期• 直流/交流電流可量測和轉換 11 種不同的輸入信號：• 熱電耦溫度• RTD 和熱敏電阻• 直流/交流電壓• 2 線和 4 線式電阻• 頻率和週期• 直流/交流電流新增範圍• 1000 MΩ 電阻範圍• 適用直流電流的 1 μa 範圍• 適用交流電流的 100 μa、 1 mA 範圍• 適用頻率的方波輸入無額外的範圍顯示器彩色液晶螢幕和 GUI單行字母數字顯示 頁數 4如需聯絡我們，請上網查詢 www.keysight.com 機型DAQ970A34970A/34972A模組• 新功能：20 通道固態切換器多工• 20 通道機電式切換器多工• 16 通道簧片切換器多工• 20 通道致動器/切換器• 4 X 8 矩陣切換模組• 雙重 4 通道射頻多工 50 Ω• 多功能模組• 40 通道機電式切換器多工• 20 通道機電式切換器多工• 16 通道簧片切換器多工• 20 通道致動器/切換器• 4 X 8 矩陣切換模組• 雙重 4 個通道射頻多工 50 Ω• 多功能模組• 40 通道機電式切換器多工基於 PC 的 BenchVue DAQ 應用軟體BenchVue 可用於配置並控制測試、顯示結果、收集及輸出資料，以供進一步分析介面• 前後面板 USB；LAN/LXI• 外部觸發器/警報器• 前後面板 USB；LAN/LXI；GPIB• 外部觸發器/警報器表 1：DAQ970A 與 34970A/34972A 主要特性比較 頁數 5如需聯絡我們，請上網查詢 www.keysight.com 機型DAQ970A34970A/34972A備註1 年期準確度（%）準確度 +/- （讀值的 % + 範圍的 %）準確度 +/- （讀值的 % + 範圍的 %）DCV（1 V）0.0035 + 0.00060.0040 + 0.0007改善 13%DCV（300 V）0.0040 + 0.00200.0045 + 0.0030改善 20%電阻（1 kΩ）0.0040 + 0.00070.008 + 0.001改善 48%電阻（1 MΩ）0.0070 + 0.00050.008 + 0.001改善 17%電阻（100 MΩ）0.350 + 0.0010.800 + 0.010改善 57%電阻（1000 MΩ）3.500 + 0.001超出範圍DCA（1 A）0.080 + 0.0100.080 + 0.010交流電壓（在 10 Hz 至 20 kHz， 範圍提高至 100 V）0.05 + 0.020.06 + 0.04改善 30%交流電壓（在 10 Hz 至 20 kHz， 範圍最高至 300 V）0.05 + 0.060.06 + 0.08改善 21%交流電壓（在 5 kHz 至 10 kHz， 範圍最高至 1 mA）0.10 + 0.040.30 + 0.04改善 59%交流電壓（在 5 kHz 至 10 kHz， 範圍最高至 1 A）0.10 + 0.040.30 + 0.5改善 83%頻率（1 kHz - 300 kHz）0.0070.01溫度準確度（°C） 熱電耦（J 型）1.0°C1.0°C整體改善熱電耦（K 型）0.9°C1.0°C熱電耦（R 型）0.5°C1.2°CRTD（R0 從 49 Ω 至 2.1 kΩ）0.05°C0.06°C熱敏電阻 （2.2 kΩ、5 kΩ、10 kΩ）0.1°C0.1°C最高量測速度（單通道 ASCII 讀值 — 直流電壓，Ohms）每秒 5000 讀取率每秒 500 讀取率快 10 倍內部記憶體100,000 個掃描讀值50,000 個掃描讀值超過 2 倍DAC 輸出輸出電壓+/-0.027% 輸出 + 4.4 mV+/-0.25% 輸出 + 20 mV改善 10 倍表 2：DAQ970A 和 34970A/34972A 重要規格比較 頁數 6如需聯絡我們，請上網查詢 www.keysight.com 差異實體/功能差異1. 目前 DAQ970A 不具備 GPIB。如果您無法使用隨附 SCPI 相容指令介面的快速 USB 或 LAN 介面，請繼續購買 34970A，直到配備 GPIB 的 DAQ970A 上市。2. DAQM908A 單端多工卡不支援熱耦溫度量測。3. 在 DAQ970A 開機時移除卡片，會立即導致主機自動重開機。4. DAQ970A 與 34970A/34972A 主機提供的模組彼此不能互換使用。編程差異性1. 以警報器作為觸發信號源。DAQ970A 每次進行掃描時，告警觸發條件就會重新評估；因此只要告警條件持續存在就會觸發警報。34970A 要求取消告警條件，然後返回產生新的觸發事件。如需向下相容性，當‘SYST:PERSona:MODel’設定為“34970A”或“34972A” 時，將回復 34970A 或 34972A 特性以觸發警報。2. 允許的 TEMP:TRAN:RTD:RES:REFerence 值，被限制為 100 Ohms 或 1 kOhms +/- 1%。3. 進行 RTD 溫度量測時，不支援 alpha .000391 RTD 類型（由‘TEMP:TRAN:RTD:TYPe’ 指令指定）。如果將‘385’以外的任何數值指定為‘TEMP:TRANsducer:RTD:TYPe’指令的參數，則 DAQ970A 會產生“Illegal parameter value”錯誤訊息。4. 當 INST:DMM:STATe 關閉時，掃描清單中不允許加入數位輸入及加總器通道。5. 如果嘗試將數位通道加入到具有輸出電流配置的掃描清單中，將會產生錯誤。如果使用 ‘ROUTe:SCAN’指令將數位通道加入掃描清單中並將其配置為輸出，則 34970A/34972A 會靜默地將通道切換到輸入模式。DAQ970A 將跳出錯誤訊息，例如 +308，“Channel not able to perform requested operation; Chan 201”。6. 如果監視通道上並未進行任何量測，DAQ970A 不會等待量測發生，而是透過 ROUTe: MONitor:DATA?/DATA:FULL? 指令回報 9.91E37(NaN)。相反的，34970A/34972A 會等待到可進行量測為止。問題在於，無法保證到底需要等多久，而且使用者的程式可能會進行量測之前就遇到 VISA 逾時。7. 查詢目前專用於掃描的 MUX 卡之通道狀態時，ROUTe:CLOSe? 和 ROUTe:OPEN? 將回報錯誤訊息。 頁數 7本文件資訊如有修改，恕不另行通知。© Keysight Technologies, 2019, Published in USA, January 22, 2019, 5992-3306ZHA如需聯絡我們，請上網查詢 www.keysight.com 詳細資訊，請上網查詢：www.keysight.com有關是德科技電子量測產品、應用及服務的詳細資訊，可查詢我們的網站或來電洽詢 是德科技聯絡窗口：www.keysight.com/find/contactus8. 在 DAQ970A 中，對應到直流函數中 NPLC 值的量測解析度，與 34970A/34972A 的不同。 如果使用 CONFigure/MEASure <range>, <resolution>，或使用 SENSe: <function>:RESolution 指令設定孔徑，則 DAQ970A 的 NPLC 值可能比 34970A/ 34972A 的 NPLC 值短。其結果甚至可能只是 DAQ970A 之 NPLC 值（NPLC < 1）的幾分之一而已，而 34970A/34972A 將選擇 1 個 PLC 孔徑，且無法進行線路迴圈拒斥，因而對電源線相關雜訊變得更敏感。9. 當 UNIT:TEMP 改變時，DAQ970A 不會關閉告警（即‘CALC:SCAL:LIMit{UPPer |
