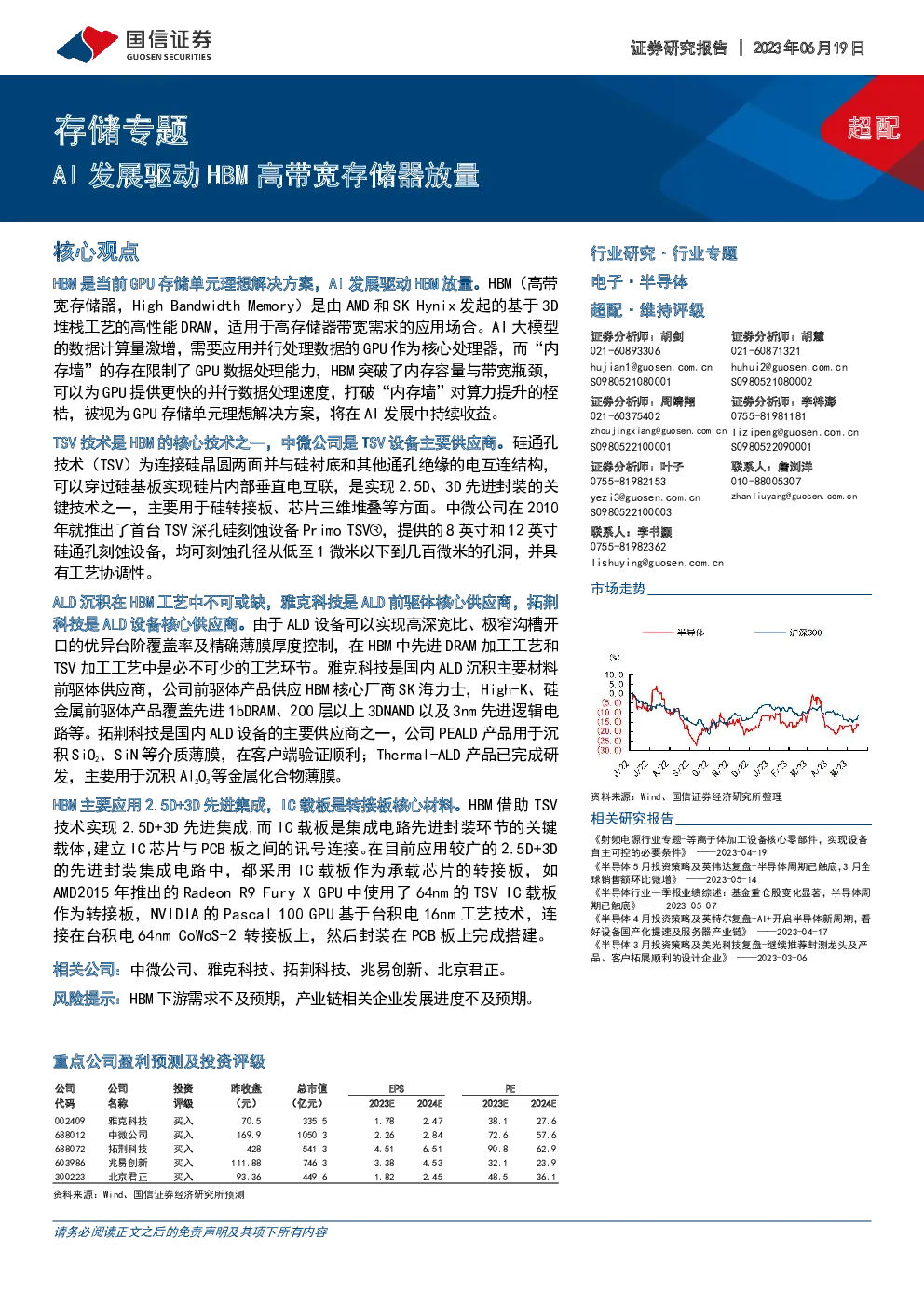

存储专题：AI发展驱动HBM高带宽存储器放量

HBM是当前GPU存储单元理想解决方案，AI发展驱动HBM放量。HBM（高带宽存储器，HighBandwidthMemory）是由AMD和SKHynix发起的基于3D堆栈工艺的高性能DRAM，适用于高存储器带宽需求的应用场合。AI大模型的数据计算量激增，需要应用并行处理数据的GPU作为核心处理器，而“内存墙”的存在限制了GPU数据处理能力，HBM突破了内存容量与带宽瓶颈，可以为GPU提供更快的并行数据处理速度，打破“内存墙”对算力提升的桎梏，被视为GPU存储单元理想解决方案，将在AI发展中持续收益。 TSV技术是HBM的核心技术之一，中微公司是TSV设备主要供应商。硅通孔技术（TSV）为连接硅晶圆两面并与硅衬底和其他通孔绝缘的电互连结构，可以穿过硅基板实现硅片内部垂直电互联，是实现2.5D、3D先进封装的关键技术之一，主要用于硅转接板、芯片三维堆叠等方面。中微公司在2010年就推出了首台TSV深孔硅刻蚀设备PrimoTSV ® ，提供的8英寸和12英寸硅通孔刻蚀设备，均可刻蚀孔径从低至1微米以下到几百微米的孔洞，并具有工艺协调性。 ALD沉积在HBM工艺中不可或缺，雅克科技是ALD前驱体核心供应商，拓荆科技是ALD设备核心供应商。由于ALD设备可以实现高深宽比、极窄沟槽开口的优异台阶覆盖率及精确薄膜厚度控制，在HBM中先进DRAM加工工艺和TSV加工工艺中是必不可少的工艺环节。雅克科技是国内ALD沉积主要材料前驱体供应商，公司前驱体产品供应HBM核心厂商SK海力士，High-K、硅金属前驱体产品覆盖先进1bDRAM、200层以上3DNAND以及 3nm 先进逻辑电路等。拓荆科技是国内ALD设备的主要供应商之一，公司PEALD产品用于沉积SiO、SiN等介质薄膜，在客户端验证顺利；Thermal-ALD产品已完成研发，主要用于沉积 Al2O3 等金属化合物薄膜。 HBM主要应用2.5D+3D先进集成，IC载板是转接板核心材料。HBM借助TSV技术实现2.5D+3D先进集成,而IC载板是集成电路先进封装环节的关键载体，建立IC芯片与PCB板之间的讯号连接。在目前应用较广的2.5D+3D的先进封装集成电路中，都采用IC载板作为承载芯片的转接板，如AMD2015年推出的RadeonR9FuryXGPU中使用了 64nm 的TSVIC载板作为转接板，NVIDIA的Pascal100GPU基于台积电 16nm 工艺技术，连接在台积电 64nm CoWoS-2转接板上，然后封装在PCB板上完成搭建。 相关公司：中微公司、雅克科技、拓荆科技、兆易创新、北京君正。 风险提示：HBM下游需求不及预期，产业链相关企业发展进度不及预期。 HBM：高带宽DRAM，GPU理想存储解决方案 HBM（高带宽存储器，HighBandwidthMemory）是一款新型的CPU/GPU内存芯片，是由AMD和SKHynix发起的基于3D堆栈工艺的高性能DRAM，适用于高存储器带宽需求的应用场合。HBM以位元计算，通过增加带宽，扩展内存容量，让更大的模型、更多的参数留在离核心计算更近的地方，从而减少内存和存储解决方案带来的延迟，目的实现大容量，高位宽的DDR组合阵列，目前HBM占整个DRAM市场比重约1.5%，为新型高性能存储产品。 图1：HBM主要以TSV技术垂直堆叠芯片，达到缩减体积、降低能耗的目的 AI大模型催动DRAM需求 AI大模型处理数据的吞吐量呈指数级增长，对内存的提出更高的带宽需求，HBM迎来发展机遇。AI大模型的数据计算量激增，需要应用并行处理数据的GPU作为核心处理器，GPU搭载的内存芯片带宽关联GPU数据处理能力，高带宽的内存芯片可以为GPU提供更快的并行数据处理速度，对GPU的性能起到了决定性作用。 图2：AI模型计算量增长迅猛 图3：HBM提供更快的数据处理速度 动态内存能力对大模型训练至关重要。内存方面，大模型训练的内存可以大致理解为参数、优化器状态、激活、梯度四部分的和。它们大致分为两类：静态内存和动态内存。参数、优化器状态较为固定，属于静态内存，激活和梯度等中间变量属于动态内存，是最主要的内存占用原因，动态内存通常是静态内存的数倍。 图4：大模型语言计算对应内存需求 图5：静态内存参数、优化器状态较为固定 图6：动态内存通常是静态内存的数倍 训练1750亿参数的GPT3所需内存，大约需要3.2TB以上。静态内存方面，大多数Transformer都是以混合精度训练的，如FP16+FP32，以减少训练模型内存，则一个参数占2个字节，参数和优化器状态合计占用内存1635G。而动态内存，根据不同的批量大小、并行技术等结果相差较大，通常是静态内存的数倍。更简洁的估算方法，可以假设典型的LLM训练中，优化器状态、梯度和参数所需的内存为20N字节，其中N是模型参数数量，则1750亿参数的GPT3大概需要3.2TB内存。推理所需内存则较小，假设以FP16存储，175B参数的GPT3推理大约需要内存327G，则对应4张80GA100，如果以FP32运算，则需要10张。 图7：AI服务器提升存储器需求 图8：模型越大需要设备内存越大 3DDRAM解决“内存墙”问题 “内存墙”是处理器算力超过存储芯片存取能力，内存墙的存在导致综合算力被存储器制约。据行业预计，处理器的峰值算力每两年增长3.1倍，而动态存储器(DRAM)的带宽每两年增长1.4倍，存储器的发展速度远落后于处理器，相差1.7倍。由于处理器处理数据过程同样需要动态存储器的支持，“内存墙”的存在制约了处理器的算力提升速度。 图9：存储带宽落后于算力成长速度形成“内存墙” 将DRAM3D化是解决内存墙的主要方法。将DRAM从传统2D转变为立体3D，借助TSV等技术实现内存芯片在3D维度进行堆叠，充分利用空间提升内存芯片密度，缩小芯片表面积，契合半导体行业小型化、集成化的发展趋势。3D DRAM的发展也有堆叠引线键合、倒装混合引线键合等多种实现方式，HBM是3D DRAM的一种形式，相较于其他DRAM的集成方式，HBM存储单元外的导线长度最短，数据传递速度最快，损耗最小，是目前最理想化的3D DRAM形式。HBM突破了内存容量与带宽瓶颈，打破了“内存墙”对算力提升的桎梏，被视为新一代DRAM解决方案，是未来DRAM重要发展路径。 图10：3DDRAM几种实现方式 图11：HBM每个DRAM单元间引线最短 据集邦咨询数据，存储巨头SK海力士是目前HBM最大的供应商，占据50%的市场份额。SK海力士在2013年推出了首款HBM存储器，共包含4个DRAM单元，后续海力士陆续推出了HBM2、HBM2e和HBM3，带宽和I/O速度进一步提升。除海力士外，三星、美光占据了HBM其余市场。由于HBM主要和GPU搭载使用，封装主要以TSV 3D封装进行，所以通常在晶圆厂内完成，当前台积电、格芯等也在发力HBM技术的研究与制造。当前SK海力士已经实现了HBM3的量产，搭载在NVIDIAGPU H100之中，其带宽在HBM2460GB/s的基础上提升了78%，达到了819GB/s，随着GPU算力的不断提升，HBM在速度、密度、功耗、占板空间方面也将持续提升。 图12：HBM3带宽进一步提升 当前高端GPU已搭载高端HBM作为先进封装存储单元的解决方案。NVIDIA高端GPU H100、A100主采HBM2e、HBM3，H100 GPU上主要搭载HBM3内存。此外，AMD的MI200、MI300以及Google自研TPU等均将搭载高带宽的HBM提升内存能力，Trend Force集邦咨询预估2023年HBM需求量将年增58%，2024年有望再增长30%。 图13：Chiplet搭载HBM作为存储单元解决方案 关键技术助力HBM发展 HBM关键技术#1：硅通孔技术(TSV) 硅通孔技术（TSV，Through SiliconVia）为连接硅晶圆两面并与硅衬底和其他通孔绝缘的电互连结构，可以穿过硅基板实现硅片内部垂直电互联，这项技术是目前唯一的垂直电互联技术，是实现2.5D、3D先进封装的关键技术之一，主要用于硅转接板、芯片三维堆叠等方面。TSV的尺寸多为10μm×100μm和30μm×200μm，开口率介于0.1%-1%。相比平面互连，TSV可减小互连长度和信号延迟，降低寄生电容和电感，实现芯片间的低功耗和高速通信，增加宽带和封装小型化。 在有源芯片中，当前TSV开孔一般在10um左右，深宽比约为10:1，微凸点互联间距在40-50um，由于TSV本身占据面积较大，且会形成一定应力影响区，发展方向向5um以下、深宽比10以上发展，实现更小的体积和更低的成本。 图14：硅通孔技术流程 图15：TSV当前深宽比约在10：1 图16：TSV目前开孔约在10um HBM是借助TSV技术实现多个DRAM之间的连通堆叠。借助TSV技术，多个HBM单元可以以3D形式集成在同一个转接板上。英伟达采用台积电第4代CoWoS技术封装了A100GPU，实现一颗A100GPU和6个三星HBM2集成为一颗芯片。该技术将多颗芯片键合至硅基转接板晶圆上(Si Interposer)，形成逻辑SoC芯片和HBM阵列，通过RDL和TSV形成互联并连接硅基转接板晶圆凸点。英特尔Foveros技术（3DFacetoFaceChipStackforheterogeneousintegration）亦通过3D TSV实现3D堆叠异构封装技术。 图17：英伟达A100 GPUCoWoS封装 图18：基于TSV技术实现堆叠HBM 关键技术#2：ALD沉积 原子层沉积（ALD）是将原子逐层沉积在衬底材料上的工艺，通过将两种或多种前驱体交替通过衬底表面，发生化学吸附反应逐层沉积在衬底表面，能对复杂形貌基底表面全覆盖成膜。由于ALD设备可以实现高深宽比、极窄沟槽开口的优异台阶覆盖率及精确薄膜厚度控制，实现了芯片制造工艺中关键尺寸的精度控制。HBM先进DRAM加工工艺和TSV加工工艺两个环节中，ALD是必不可少的核心设备之一。 ALD沉积TSV扩散阻挡层。TSV深孔制作完成后，需要进行电化学镀铜来完成金属沉积形成导线，由于铜化学性质活泼，在电镀前需要以ALD方式沉积WN形成扩散阻挡层，防止铜的电化学迁移导致物理失效。IMEC基于via middle的TSV制造工艺中，硅通孔采用了高保型ALD氧化层绝缘，厚度为 125nm ，获得了100%覆盖率。在单纯热工艺下，按顺序地驱动多种前驱体和反应体沉积WN作为扩散阻挡层，沉积温度375℃，覆盖率大于90%。 图19：IMECTSV工艺示意图 图20：ALD形成扩散阻挡层 ALD沉积DRAMHigh-KMetalGate。随着晶体管体积持续缩小，传统SiO栅极电介质受介电性能达到极限，在 45nm 内先进制程芯片中会产生隧穿现象从而导致漏电，从而造成晶体管可靠性下降。High-K材料相比传统SiO具有更强介电常数，可使栅极漏电流减少10倍左右，同时降低工作电压，提高材料理论性能。 图21：先进DRAM需要更高介电常数材料 图22：ALD形成High-K MetalGate 关键技术#3：2.5D+3D集成 借助TSV可以实现2.5D+3D的集成技术，HBM借助TSV技术实现多个DRAM之间的连通堆叠。2013年10月，HBM成为了JEDEC通过的工业标准，第二代HBM2于2016年1月成为了工业标准，NVIDIA的Tesla运算加速卡TeslaP100、AMD的Radeon Vega、Intel的Knightlanding都采用了HBM2。AMDRadeonVegaGPU中使用的HBM2，由8个8Gb芯片和一个逻辑芯片通过TSV和微凸点垂直互连，每个芯片内包含5000个TSV，在一个HBM2中，超过40000个TSV通孔。 图23：2.5D+3D先进封装集成 图24：AMDRadeon VegaGPU&HBM2横截面 台
