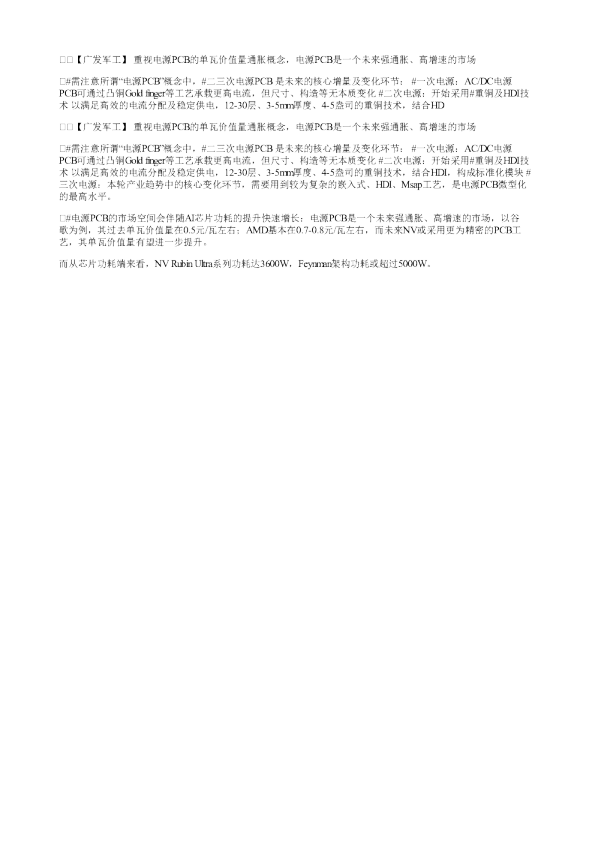

广发军工重视电源PCB的单瓦价值量通胀概念电源PCB是一个未来强通胀

#需注意所谓“电源PCB”概念中，#二三次电源PCB是未来的核心增量及变化环节：#一次电源：AC/DC电源PCB可通过凸铜Gold finger等工艺承载更高电流，但尺寸、构造等无本质变化#二次电源：开始采用#重铜及HDI技术以满足高效的电流分配及稳定供电，12-30层、3-5mm厚度、4-5盎司的重铜技术，结合HDI 【广发军工】重视电源PCB的单瓦价值量通胀概念，电源PCB是一个未来强通胀、高增速的市场 #需注意所谓“电源PCB”概念中，#二三次电源PCB是未来的核心增量及变化环节：#一次电源：AC/DC电源PCB可通过凸铜Gold finger等工艺承载更高电流，但尺寸、构造等无本质变化#二次电源：开始采用#重铜及HDI技术以满足高效的电流分配及稳定供电，12-30层、3-5mm厚度、4-5盎司的重铜技术，结合HDI，构成标准化模块#三次电源：本轮产业趋势中的核心变化环节，需要用到较为复杂的嵌入式、HDI、Msap工艺，是电源PCB微型化的最高水平。 #电源PCB的市场空间会伴随AI芯片功耗的提升快速增长：电源PCB是一个未来强通胀、高增速的市场，以谷歌为例，其过去单瓦价值量在0.5元/瓦左右；AMD基本在0.7-0.8元/瓦左右，而未来NV或采用更为精密的PCB工艺，其单瓦价值量有望进一步提升。 而从芯片功耗端来看，NV Rubin Ultra系列功耗达3600W，Feynman架构功耗或超过5000W。 总结来看，电源PCB市场=单瓦价值量（复杂工艺带来的价值量提升）*瓦数（AI芯片功耗迅速增长）是
