《电力储能系统术语》征求意见稿

《电力储能系统术语》征求意见稿

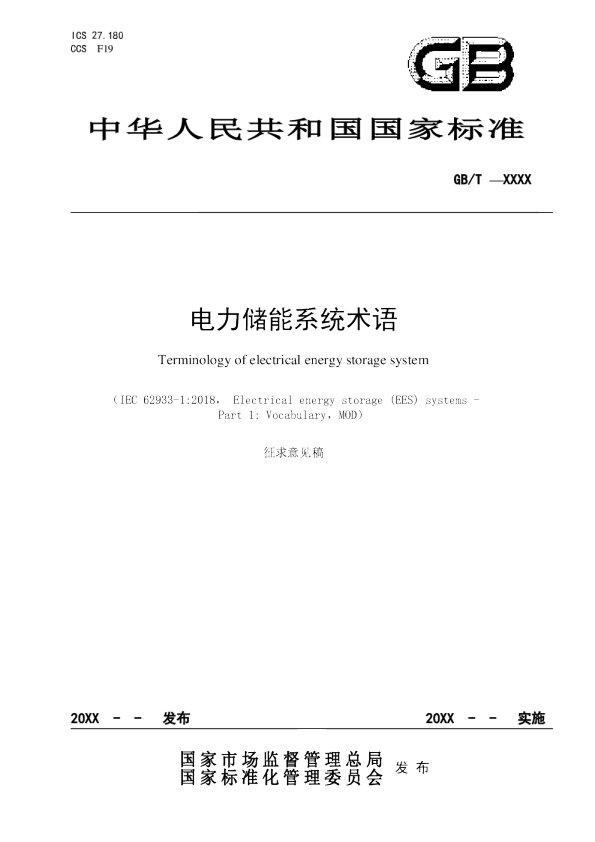

ICS27.180CCSF19 中华人民共和国国家标准 GB/T—XXXX 电力储能系统术语 Terminologyofelectricalenergystoragesystem (IEC62933-1:2018,Electricalenergystorage(EES)systems-Part1:Vocabulary,MOD) 征求意见稿 20XX--发布20XX--实施 国家市场监督管理总局 国家标准化管理委员会发布 目次 前言II 引言IV 1范围1 2规范性引用文件1 3电力储能系统分类1 4电力储能系统技术要求4 5电力储能系统设计与安装15 6电力储能系统运行18 7电力储能系统环境与安全问题21 参考文献23 前言 本文件按照GB/TT1.1-2020《标准化工作导则第1部分:标准化文件的结构和起草规则》的规定起草。 本文件使用重新起草法修改采用IEC62933-1:2018《电力储能系统第1部分:术语》。本文件与IEC62933-1:2018相比,主要做了下列结构调整和编辑性修改: ——修改了标准化文件名称,将名称改为《电力储能系统术语》; ——为了满足我国标准的编制要求,简化了第1章的描述; ——增加了参考文献。 本文件与IEC62933-1:2018相比,主要技术变化如下: a)将“3.2电力储能系统”的定义修改为:由一个或多个储能单元构成,能够独立实现电能存储、转换及释放功能的系统。 b)将“3.12.1有功潮流控制”和“3.12.2馈线电流控制”定义中的“一种长持续时间电力储能系统应用”修改为“一种电力储能系统能量密集型应用”。 c)将“3.13.1电网频率控制”、“3.13.2节点电压控制”、“3.13.3电能质量事件治理”和“3.12.4无功潮流控制”定义中的“一种短持续时间电力储能系统应用”修改为“一种电力储能系统功率密集型应用”。 d)将3.14.1词条名称由“停电缓解/后备电源”修改为“后备电源应用”。 e)第4章名称由“电力储能系统规格术语”修改为“电力储能系统技术要求”。 f)将“4.1.1充放电循环”的定义修改为:由充电、静置、放电、终止阶段构成的重复工作过程。 g)将“4.2连续运行条件”的定义修改为:使电力储能系统运行在规定的性能限值内所设计的运行条件。 h)将“4.3并网点”的定义修改为:对于有升压变压器的储能电站,指升压变压器高压侧母线或节点。对于无升压变压器的储能电站,指储能系统的输出汇总点。 i)将“4.4.9额定储能能量”的定义修改为:在连续运行条件下,电力储能系统可用储能容量的设计值。 j)将“4.5.2辅助子系统标称用电能量”修改为“辅助子系统额定用电能量”,定义修改为:在连续运行条件和特定运行模式下,电力储能系统辅助子系统在指定时间内消耗能量的设计值。 k)将“4.5.3辅助子系统标称待机用电能量”修改为“辅助子系统额定待机用电能量”,定义修改为:在连续运行条件和特定运行模式下,电力储能系统辅助子系统在指定时间内处于待机状态时消耗能量的设计值。 l)将“4.6参考环境条件”的定义修改为:电力储能系统设计为连续运行的物理条件。 m)将“4.7使用寿命”的定义修改为:储能电站从正式投运到退役的持续时间,也可等效为以额定功率满充满放的循环次数。通常以年或循环次数表示。 n)将“4.10标称充电时间”的定义修改为:储能电站以额定充电有功功率稳定运行的可持续时间的保证值。通常为标称储能容量与标称有功功率的比值。 o)将“4.11标称放电时间”的定义修改为:储能电站以额定充电有功功率运行的可持续时间的保证值,通常为标称储能容量与标称有功功率的比值。 p)将“4.12储能设备能量效率”的定义修改为:在规定的同一条件下,一次充放电循环中,储能电站以额定充放电有功功率在并网点处累计放电能量与累计充电能量的比值,用百分数表示。 q)将“4.13.2爬坡率”的定义修改为:储能电站从收到功率调节指令时刻开始至完成功率调节时刻的有功功率变化率。 r)将“4.13.3调节时间”的定义修改为:储能系统从收到功率调节指令时刻开始,到实际功率与目标功率值偏差的绝对值始终维持在一个规定百分比以内的时间。 s)将“4.13.4阶跃响应时间”的定义修改:在阶跃响应中,从储能系统收到功率调节指令时刻开始,到储能电站输出功率第一次达到目标值所允许范围的时间。 t)将“6.1.2充电状态”的定义修改为:储能电站通过调整功率存储能量的运行状态。 u)将“6.1.4放电状态”的定义修改为:储能电站通过调整功率释放能量的运行状态。 v)将6.1.7词条名称由“待机状态”修改为“热备用状态”,定义修改为:储能电站已具备运行条件,设备保护及自动装置处于正常运行状态,向储能电站下达控制指令即可与电网进行能量交换的状态。 w)将“6.1.8停机状态”的定义修改为:储能电站处在与电网解列状态,同时电能存储设备处于断开的状态。 x)将“6.2.2可用能量”的定义修改为:在规定试验条件和试验方法下,完全充电的电池中可释放的能量,单位为Wh。 y)将“6.2.4荷电状态”的定义修改为:在规定的条件下,电池可以释放的容量占可用容量的百分比。 ``)将“6.3.1紧急停机”的定义修改为:在保护装置系统触发或人工干预下,使储能电站进入停机状态。 aa)将7.1词条名称由“环境条件”修改为“环境要素”,定义修改为:构成自然环境整体的各个独立的、性质各异而又服从总体演化规律的基本物质,包括建筑物、电力设施(包括电力储能设备)、空气、水、土地、自然资源、植物、动物(包括人类居民)等。 bb)将“7.1.2环境影响因素”的定义修改为DL/T2488定义:储能系统对外部环境造成影响的因素以及外部环境影响储能系统运行的因素。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电力企业联合会提出。 本文件由全国电力储能标准化技术委员会(SAC/TC550)归口。 本文件起草单位:国网上海市电力公司、上海电力设计院有限公司、中国电力科学研究院有限公司、南方电网科学研究院有限责任公司、中国能源建设集团广东省电力设计研究院有限公司、国网江苏省电力有限公司电力科学研究院。 本文件主要起草人: 引言 本术语文件的目的是为IECTC120负责的所有出版物提供术语和定义,这些出版物用于标准化电力储能系统(EES系统),包括单元参数、测试方法、规划、安装、安全和环境问题。EES系统包括任何类型的并网储能,既可以存储电能又可以提供电能(从电到电)。 所有IECTC120规范性文件都会进行修订,IEC62933的这一部分将与其他IECTC120出版物一起修订以避免不匹配。从技术角度来看,EES系统可以是一个复杂的多级系统,具有多种可能的能量转换。每个阶段都由标准化的组件(例如变压器、功率变换系统系统)或创新型组件(例如新型电池)构成。一些IEC产品标准给出了用于理解这些组件的某些必需的术语定义。国际电工词汇(IEV,IEC60050,http://www.electropedia.org)、IEC词汇表(http://std.iec.ch/glossary)和ISO在线浏览平台(OBP,http://www.iso.org/obp)允许在线访问信息。该术语文档通过在系统级别提供必要的定义来完善描述。 如果没有强有力的EES系统术语标准化,核心术语在与不同存储技术相关的EES系统中可能具有不同的含义。从市场的角度来看,这方面也很重要,它会影响经济,也可能成为招标过程的阻碍。不同选项之间的正确比较至关重要,因此基本术语和定义会影响经济决策。 术语和定义已尽可能与IEV、OBP、IEC术语表和其他IEC文件协调一致。本术语文件中未包含的定义可在其他IEC文件的其他地方找到。缩写词的使用已经过优化,一方面是为了避免繁琐的重复,另一方面是为了避免混淆。在定义中确定并使用了一组最小的缩写词,其他术语在需要时以完整拼写形式写出。广泛接受的缩写词是: EESS-EESSystem-电力储能系统; EES-电力储能装置; POC-并网点。 电力储能系统术语 1范围 本文件定义了电力储能系统适用的术语,包括设备参数、试验方法、设计、安装、运行、环境和安全问题所不可或缺的术语。 本文件适用于并网的电力储能系统,电力储能系统能够从电力系统中获取电能,存储在内部,并能够向电力系统注入电能。电力储能系统的充电和放电环节可能包括能源转换。 2规范性引用文件 本文件没有规范性引用文件。 3电力储能系统分类3.1 电力储能装置electricalenergystorage;EES 能够吸收电能,存储一定时间,并释放电能的装置。 例:一种装置可吸收交流电能以通过电解产生氢气,储存氢气并使用该气体产生交流电能,该装置是电力储能装置。注1:也可用于表示定义中描述的装置在执行其功能时所进行的活动。 注2:不宜用于指定一个并网装置,并网装置应采用术语“电力储能系统”。 3.2 电力储能系统electricalenergystoragesystem;EESS 由一个或多个储能单元构成,能够独立实现电能存储、转换及释放功能的系统。 注1:控制和调节电力储能系统,以向电力系统运营商或电力系统用户提供服务。 注2:在某些情况下,电力储能系统在放电期间可能需要额外的能源(非电力),向电力系统提供的能量多于其存储的能量(压缩空气储能是需要额外热能的典型示例)。 注3:电力系统的定义见IEC60050-601:1985,601-01-01。 [来源:DL/T2488:2021,3.1.2] 3.3 公用电网utilitygrid 电力网络的一部分,由公用事业企业或系统运营商运行,具有明确的责任区域。 注1:公用电网通常用于向电网用户或其他电网传输电力。电网用户可以是电力生产者或消费者,责任范围由国家立法或法规确定。 注2:电力网络的定义见IEC60050-601:1985,601-01-02。 3.4 并网grid-connected 直接与电网相连。 注:电力系统的定义见IEC60050-601:1985,601-01-01。 3.5 低压电力储能系统lowvoltageEESS 设计为接入低压一次并网点的电力储能系统。 注:低压的定义见IEC60050-601:1985,601-01-26。 3.6 中压电力储能系统mediumvoltageEESS 设计为接入中压一次并网点的电力储能系统。 注:中压的定义见IEC60050-601:1985,601-01-28。 3.7 高压电力储能系统highvoltageEESS 设计为接入高压一次并网点的电力储能系统。 注1:高压的定义见IEC60050-601:1985,601-01-27。 3.8 户用电力储能系统residentialEESS 设计为居民用户应用的电力储能系统,不包括商业、工业或其它专业活动场所。 注1:户用电力储能系统通常符合住宅设备的适用标准(例如电磁兼容性),通常其额定视在功率不超过家用安装功率。 注2:居民用户的定义见IEC60050-617:2009,617-02-05。 3.9 商业和工业电力储能系统commercialandindustrialEESS 设计为商业、工业用户应用或其它专业活动场所的电力储能系统。 注1:商业和工业电力储能系统通常符合商业或工业设备的适用标准(例如电磁兼容性)。 3.10 公用电网电力储能系统utilityEESS 电力储能系统作为公用电网的一个组成部分,仅为公用电网提供服务。 3.11 预制舱式电力储能系统self-containedEESsystem 一种在工厂进行组件装配和安装的电力储能系统,可装于一个或多个预
