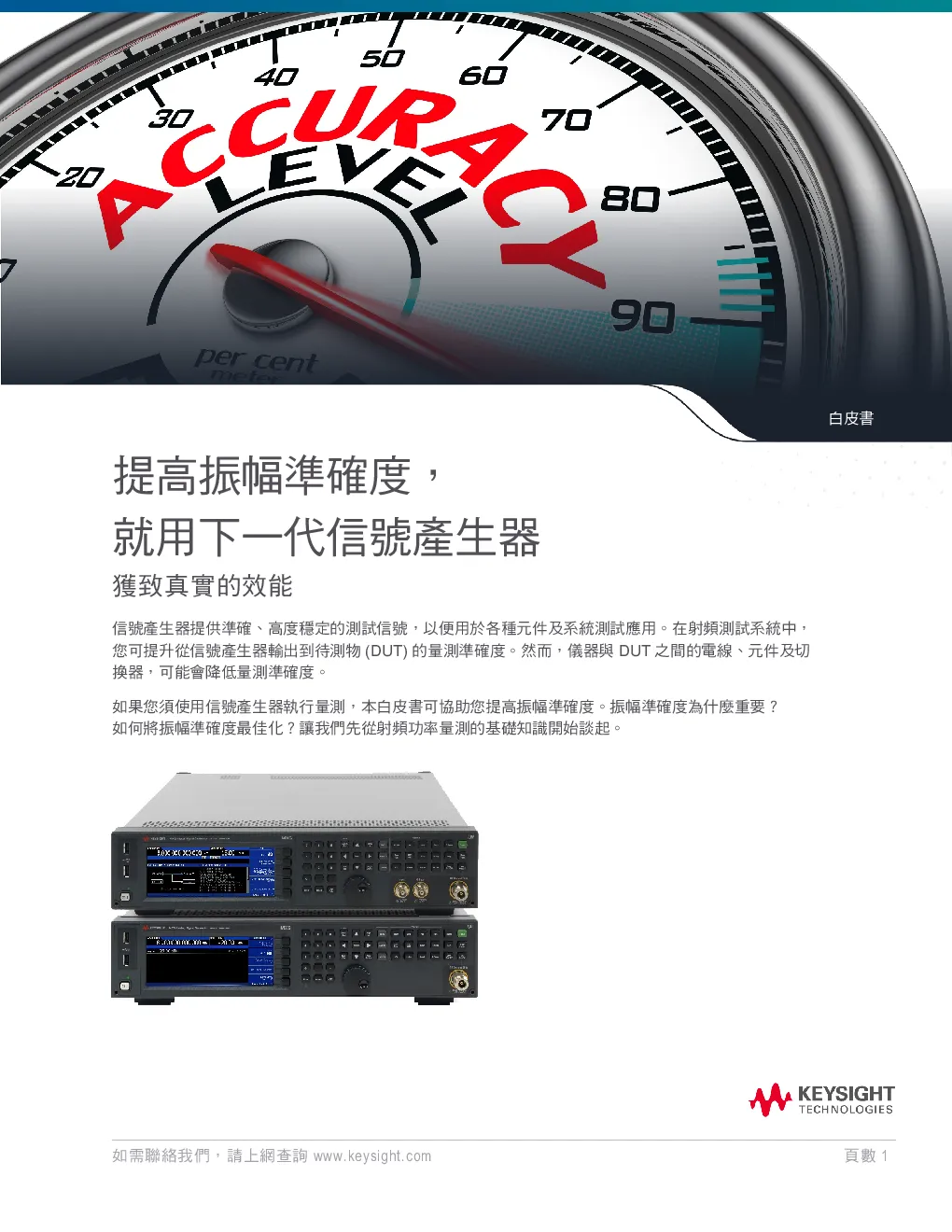

Keysight的下一代信號產生器可以帮助提高振幅準確度,以实现真实效能。该设备提供准确、稳定的测试信号,可用于各种元件和系统测试应用。在射频测试系统中,使用信號產生器可以提高从信號產生器输出到待測物(DUT)的量測準確度。然而,仪器与DUT之间的电线、元件及切换器可能会降低量測準確度。为了提高振幅準確度,本白皮书将提供一些方法。首先,了解功率量测的基础知识,包括什么是功率、什么是平均功率等。其次,可以使用平均功率作为功率定義,因为随着频率增加,阻抗会发生变化,瞬时功率的变化太快,变得没有意义。最后,可以使用平均功率、波封功率和峰值波封功率等功率定義,以检查调变或瞬态条件的影响。Keysight的信號產生器提供CCDF绘图功能,可以帮助分析数位调变信号的高阶功率统计数据,以识别信号波形的峰均功率比(PAR)。如果输出振幅设置为0 dBm(平均功率),则PEP等于输出振幅加PAR,即+5.95 dBm。如果信號產生器的輸出功率飽和,不仅会影响輸出功率位準準確度,还会影响AM对AM压缩所致的调变品质。对于高PAR信号,信號產生器的振幅位準設定,不得大于信號產生器的最大輸出功率(即PEP)减峰均功率比的数值。
