电气碳中和白皮书2.0-零碳智慧园区标准解决方案

电气设备2023-05-08ABB艳***
电气碳中和白皮书2.0-零碳智慧园区标准解决方案

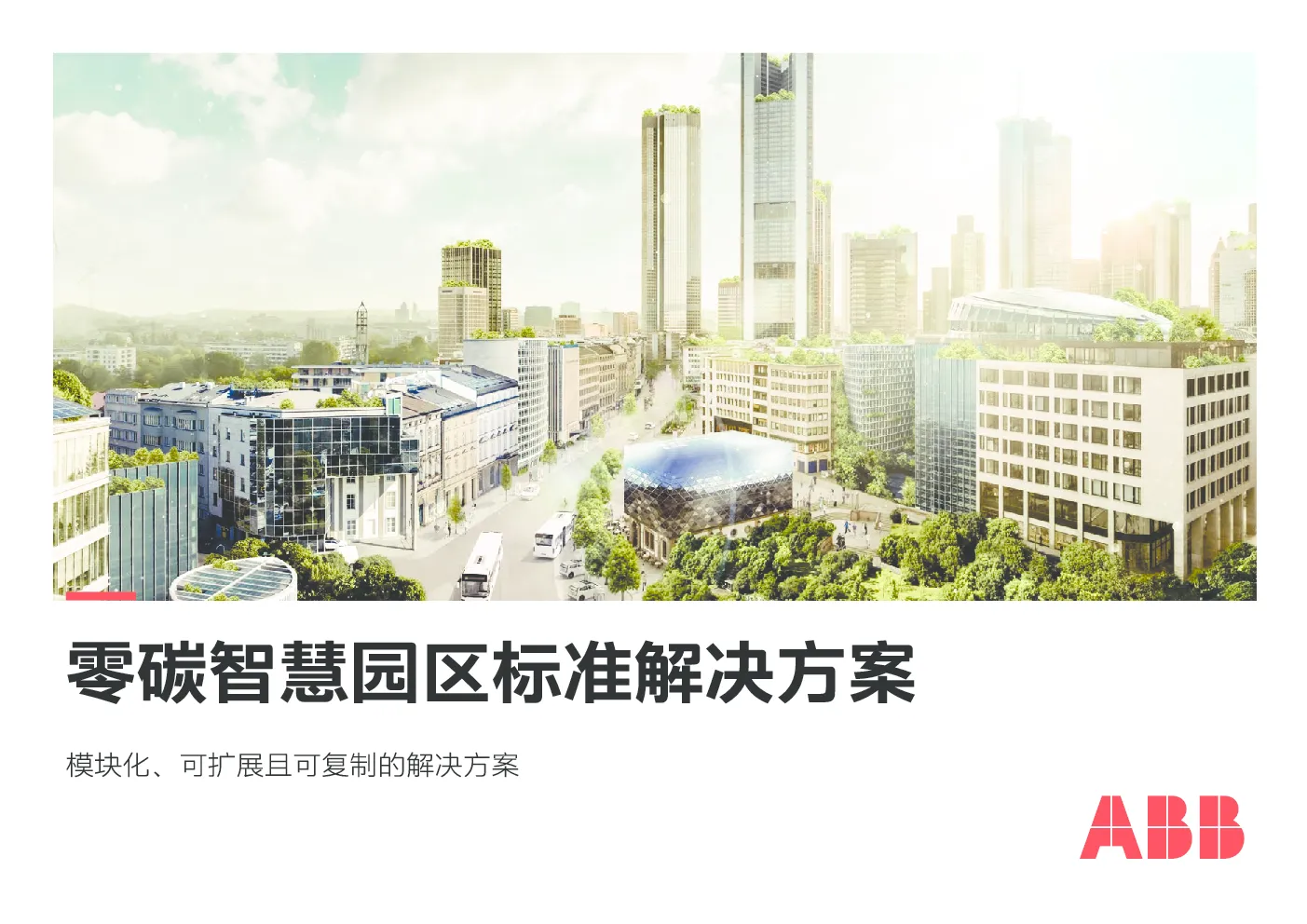

零碳智慧园区标准解决方案 模块化、可扩展且可复制的解决方案 ABB 01 整体架构 5 02 创新方案 03 灵活配置 整体架构 LO 零限督慧园区标准解决方索 综述 园区 产业活动的主要载体,集聚产业、功能、创新、人力等 各类资源要素,承担着产业零碳升级重任。 零碳智慧园区 -对多元分布式能源体系进行升级,构建多能转换、多 首自自 能互补、多网融合的综合协同能源网络智慧能源 基于数字能源管理平台实现对园区碳排放等数据的全 融合零碳智慧园区 一赋能园区全面减排,提升园区能源使用效率,降低园 区二氧化碳直接和间接排放量 管理系统 零碳智慧园区将重塑城市赛 高质量发展格局 零现督慧园区标准解决方案心 ABB零碳智慧园区解决方案架构 模块化、可扩展且可复制的标准解决方案 ABBABILITY智慧能源管理系统 ,能源监测,控制、优化模块 ·能源管理系统架构 ·方案优势及亮点 提高能源运行管理效率节省能源运行成本 2~12MW分布式光伏配电模块500kw/1000kwh智慧储能小屋智慧充电站模块 分布式光伏配电模块使用场景·储能使用场景充电站使用场景 分布式光伏配电模块方案·储能方案智慧充电解决方案 方案优势及亮点·方案优势及亮点·方案优势及概算 方案特后续更款 支撑园区绿色能源供应 创新方案 02 2~12MW分布式光伏配电模块 光伏发电类型概览 聚焦工商业分布式光伏配电方案 集中式光伏电站 零残智慧园区标准解决方究 同间间 集中式逆变器 光伏组件 金 图图 升压站 赛 电网 组串式逆变器预装式变电站 储能 ,装机容量>5MW ,地面光伏组件,带跟踪支架 ·专用集电线路和电网连接 ·集中式和三相组串式逆变器 ,高压输电网并网 工商业分布式光伏 [ 屋顶光伏 组串式逆变器 预装式变电站 电网 储篇 ,装机容量一般在1~20MW ,屋顶光伏为主 ,集中式和三相组串式逆变器 ,中压配电网并网 户用光伏 ,装机容量<8kW ·屋顶敷设光伏组件 ·单相逆变器 ·低压并网 AT 5 盈顶光伏 户用逆变器 赛 电网 零碳智慧园区标准解决方索 工商业分布式光伏发电系统方案组患式光伏发电站接入电网要求 ·接入10kV电压等级,公共连接点的最大等效电源出力小于6MW ,2MWp<总安装容量≤30MWp:宜采用10kV~35kV电压等级 +光伏发电并网要求: 光伏组件光伏逆变器(PCS)预装式变电站 .. 预装式变电站 电网·因地制宜,灵活部署 ,标准化方案,快速交付 ,整体交付,减少现场 赛 工作量及成本 ·产品集成设计,避免接口设计风险 交流低压柜LV/变压器/MV中压柜 0RH8(GB50787-2012 2022.06 10零现督慧园区标准解决方索 根据客户需求灵活配置 2~12MW分布式光伏配电模块方案 单站方案 组合方案 组合方案二 (光伏发电≤4MW) (4MW≤光伏发电≤6MW) (6MW<光伏发电≤12MW】) - 2~4MW单站 (计量、接入一站式) 主站(计量) 创 主站 (计量) ** 2~4MW子站1 (接入) 2~4MW子站2 (接入) 2~4MW子站1 (提入) 2~4MW子站22~4MW子站3 (强入) (握入) 创 2~4MW子站4 (握入) 主站:eHouse预装式变电站子站:EcoFlex箱式变电站 主站:eHouse预装式变电站子站:EcoFlex箱式变电站 单站:eHouse预装式变电站 模块架构 适用场景 ·分布式光伏数设范围累渍,线缆敷设方便、经济场地紧张,不适合新建或扩展配电站 ·适合步入式的工作环境 Z 分布式光伏敷设范围较广,或线缆敷设过长,或施工困难 ,主站适合步入式的工作环境 Z ·根据光伏敷设需求,灵活暨加部署主、子站 ,分布式光伏敷设范围较广,或线缆敷设过长, 或施工困难 ,主站适合步入式的工作环境 11零现督慧园区标准解决方索 2~4MW分布式光伏配电单站方案 eHouse预装式变电站 系统架构图系统单线图平面布置图 中压租 1 爱压器 设备配置 低压柜 2JD 茵茵 #北#### >eHouse预装式变电站:2.8m*12.192m*2.896m (可依据实际需求调整) >中压开关柜(推荐):12kV,UniGearZS1/UniSec-WBC 1>变压器:≤4000kVA,10.5/0.54(0.8)kV >低压开关柜(推荐):MNS系列 光伏装机客量:2~4MW 光状组件率 步入式的工作环境 >宽散的操作空间,符合操作习惯需求 >舒适的工作环境,由空调、保温层、照明系统全维度打造 >安全的运行环境,由火灾报警、视频监控保障 12零银督慧园区标准解决方索 4~6MW分布式光伏配电组合方案 总系统图 主站+子站模式 根据项实际光伏发电容量选择子站的配置 talnEcoF 主站 主站 囍 eHouse预装式变电站 coFlex2 2~4MW子站12~4MW子站2 子站1~2 EcoFlex箱式变电站 A 子站1子站2 总系统图 13零银督慧园区标准解决方索 6~12MW分布式光伏配电组合方案 主站+子站模式 根据项自实际光伏发电容量选择主子站的配置 主站 eHouse预装式变电站 MainEcoFle 主站 子站1~4中压并网柜组1 中压并网柜组2 EcoFlex箱式变电站 EcoFlesoFlex4t . 2~4MW子站12~4MW子站22~4MW子站3 2~4MW子站4 ' 子站1子站2子站3子站4 零银督慧园区标准解决方索 4~12MW分布式光伏配电组合方案主站模块一eHouse预装式变电站 系统单线图步入式的工作环境 >宽微的操作空间,符合操作习惯需求 J>舒适的工作环境,由空调、保温层、照明系统全维度打造 >安全的运行环境,,由火灾报警、视频监控保障 中压并网柜组1中压并网柜组2* 平面布置图* 设备配置 eHouse预装式变电站:2.8m*12.192m*3.6m(可依据实际需求调整) 推荐:12kV,UnIGearZS1/UnI5ec-wBC 零限督慧园区标准解决方索 4~12MW分布式光伏配电组合方案 子站模块一EcoFlex预装式变电站 2 系统架构图系统单线图平面布置图 中压柜 ys 宽压器 低压柜 区 光伏装机容量:2~4MW 光状给件带 设备配置 >EcoFle箱式变电站:2.8m*12.192m*2.896m(可以依据实际需求调整) >中压开关柜:12kVSafePlus-CV >变压器:≤4000kVA,10.5/0.54(0.8)kV >低压开关柜(推荐):MNS系列 零碳智慧医区标准解决方案公 ABB分布式光伏配电模块主要亮点和差异化 高可靠性和高灵活性 标准、模块化的设计高可靠、高安全性舒适、安全的步入式预装变电站 ,可灵活加部署,满足不同园区,中低压柜、预装式箱体品牌一致,预留适合的空间,满足设备操作以不同容量的光伏发电需求一体化集成及工作人员办公需求 ,紧漆的结构,一体化配置,即装即,满足恶劣环境使用,箱体抗腐蚀、,变电站保温防火,采用厚度不小于 用,便于园区快速完成智慧零碳升级热绝绿,牢固可靠,钢结构可达50mm岩棉板,A1级不燃,地板厚 C5-VH高盐雾环境使用要求度不小于6mm ,可配置火灾报警、视频监控,保障,室内温度保证在0-35℃,保障设备 运行环境高安全性稳定运行,人员工作环境舒适 500kw/1000kwh 智慧储能小屋 零银督慧园区标准解决方索 储能和电网 储能如何成为平衡可再生能源发电与不断增长的需求的关键 将储能引入电网的好处 >通过提供缓冲,减少可再生能源发电的波动性 >可以在可再生发电高峰时存储,以在用电高峰时使用 >即时响应峰值需求,无需增加发电量,从而降低电网设备的压力 >为电动汽车充电设施提供更好的电力保障 >降低或消除与短时峰值负荷相关的电费的可能性 零现督慧园区标准解决方索 6T 储能常用场景 频率调节平滑输出削峰 1[H:] 再生萨源变电吸收电络 40) 柏出电胎 放中 做电 热备用负载均衡电能质量 编电效障 前出中 辅出电脑 输出电能极收电缆 放电 20零限督慧园区标准解决方索 系统架构及自标功能实现 500kw/1000kwh智慧储能小屋 电网接入变电站或开闭所 孤岛运行模式(可选) CloudloT -远程管理remotecare 上级管理系统 -SCADA 光伏等新能源接入削峰填谷 平滑输出 用电负荷 √削峰填谷 备用电源 充电桩 +最大需量管理唱 本地能源管 理系统EMS ACSWGPCS -保护计量-500kw HMI -本地显示 DC汇流柜电池綫 -BMS -充放电算法-BMS -1,000kwh 智慧储能小屋 辅助设施 -火灾消防系统 ·空调系统 +电能质量 零银督慧园区标准解决方索 平面布置图(典型图) 一体化空调系统电池额PCS低压柜(集成辅助配电和UPS)EMS机柜 汇流柜消防柜 消防系统 22零现督慧园区标准解决方案 锂电池储能专用电池簇级人灾抑制系统 采用多项技术融合,旨能够有效实现:电池室空问级和电池族分族级双重保护 吸气式探测器对电池簇内的温度、烟雾、VOC和CO进行实时检 感温、感烟探测器可燃气体保测器 测、分析和判断,对电池热失控火灾信号执行多级预警和联动 极气式 空周灭火管路及喷头 控制输出。 当探测到电池簇火情发展到火灾时,进行火灾报警并启动系统灭火,抑制介质由主管路经由分阀和PACK喷头,喷至对应的电池族的每个电池包内,实施快速灭火的同时、持续抑制和降温 -当探测到电池室空间火情时,抑制介质经由分阀和空间全没喷头实施空间全流没喷洒,扑灭电池室内火灾,防治火灾蔓延 配置全氟己酮作为抑制介质,相比传统介质有诸多优点,包括灭火性强、毒性低、更环保等,特别是比七氟丙烷对全球气候环境的影响小更小 复合探测器锂电池柜 火灾抑割系统 PACK喷头 23零银督慧园区标准解决方索 能源管理系统EMS 电池老化一基于实际运行条件,预测及提高电池寿命 日历老化 000 电池老化机制 整体老化程度:(日历老化,循环老化) 循环老化 pt 的来电白盟储能 24h 口 储能系统实时状态 24h xew5os 0 SOC_min 24h 24零源管慧国区标准决方票 能源管理系统EMS 智慧储能算法一优化SoC,提高充放电性能 负载曲线一实时及预测值 综合考虑以上各项因素,初步预估充放电策略,包括优选充放电时间以及充放电能量 24h 光伏发电曲线一实时及预测值 最大功率限制 24h 结合电池实时状态和实际运行工况,指定SoC充放策略 机器学习算法根据历史大数据进行进一步优化 SoC 安全可靠性 25零磁智慧园区标准解决方 ABB智慧储能小屋方案主要亮点和差异化 非步入式设计 主设备皆选用ABB原厂或一线品牌成熟产品 专业的工程设计和质量控制能力,提供ABB原厂品质的集成化储能系统系统设计多方面考虑安全性 HHIHH I -电池室非步入式设计,常规巡检、操作人员无需步入电池室内,降低人身安 全风险 冷热通道分离的暖通系统 配置锂电池储能专用电池簇级火灾探测及抑制系统,实现内极早期危险源的探测与预警,能够在电池火势还未发生或扩大,第一时间感应到电池热失控所产生的气体如氢气等,第一时间启动灭火系统,将人灾扑灭在萌芽阶段 暖通系统采用冷热通道分离,配置送风管确保均匀制冷效果,保证电池工作在规定的温湿度范围里 依托于ABB在电气领域的专业能力,储能小屋集成了低压交流配电系统,即 插即用,厂区电气系统主回路更简单、更安全 零最智慧园区标准解决方军 ABB智慧储能小屋方案主要亮点和差异化 高度集成和数字化加持 智慧储能小屋综合集成电池系统、PCS及低压交流配电 系统,使接入圆区、厂区的电气系统主回路变得简单可嵌入多种能源管理算法,实现最大化投资回报。 优化SoC,减少电池播环老化,延长电池使用寿命。
